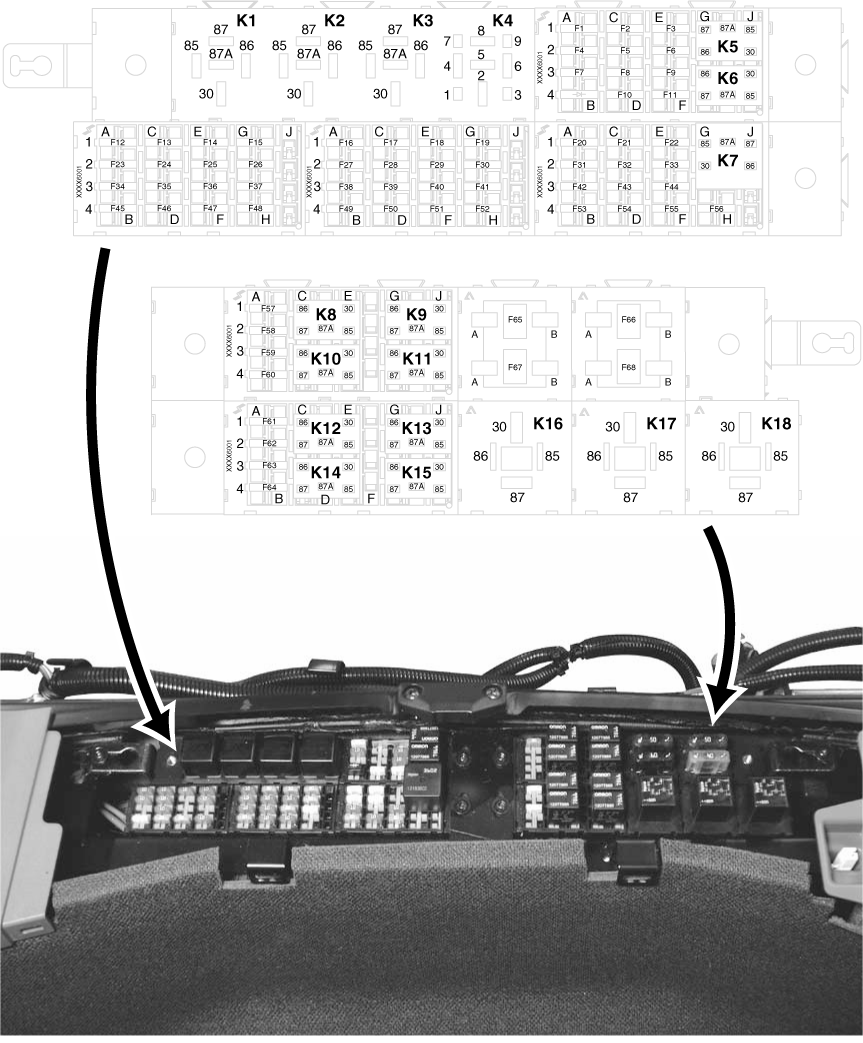

F1-Alternador
F2-Não-Utilizado
F3-Não-Utilizado
F4-Não-Utilizado
F5-Derivação do Relé de Habilitação da Transmissão
F6-Não-Utilizado
F7-Não-Utilizado
F8-Não-Utilizado
F9-Alimentação Permanente da Unidade de Controle de Motor
F10-Sinaleira Traseira Esquerda
F11-Sinaleira Traseira Direita
F12-Unidade de Controle Hidráulico Secundário
F13-Unidade de Controle Multifunção da Transmissão
F14-Energia da Válvula da Unidade de Controle Multifunção da Transmissão
F15-Alimentação dos Interruptores da Unidade de Controle Multifunção do PowrQuad-Plus, Unidade de Controle do Motor (Sensor de Pressão do Filtro de Ar do Motor)
F16-Interruptor da Presença do Operador
F17-Chave de Partida
F18-Relé do Conector de Acessórios e Iluminação do Carro de Transporte
F19-Farolete do Pára-lama traseiro
F20-Farolete interno Esquerdo Dianteiro
F21-Holofote Interno Direito Dianteiro
|
F22-Não-Utilizado
F23-Mostrador da Coluna do Canto, Unidade de Controle de Equipamentos do Trator, Mostrador da Central de Comando
F24-Não-Utilizado
F25-Não-Utilizado
F26-Unidade de Controle AutoTrac
F27-Módulo da Coluna de Direção, Buzina, Luz de Teto, Rádio
F28-Mostrador CommandCenter, Corrente Contínua da Unidade de Controle Automático de Temperatura, Energia SERVICE ADVISOR™, Unidade de Controle do Equipamento do Trator
F29- Fusível de Manter Ligado da Unidade de Controle Multifunção da Transmissão
F30-Relé do Circuito do Limpador do Pára-Brisa
F31-Holofote Externo Esquerdo Dianteiro
F32-Holofote Externo Direito Dianteiro
F33-Não-Utilizado
F34-Não-Utilizado
F35-Energia ELX da Unidade de Controle Multifunção da Transmissão
F36-Não-Utilizado
F37-Não-Utilizado
F38-Interruptor de Luz
F39-Não-Utilizado
F40-Relé dos Holofotes da Linha de Cintura
F41-Motor do Ventilador de Pressurização, Conjunto de Diodo / Embreagem do Compressor do Ar Condicionado (Somente Ar Condicionado Manual)
|
F42-Relé do Interruptor da Máquina Motriz do Ventilador do A/C Manual, Unidade de Controle Automático de Temperatura
F43-Não-Utilizado
F44-Não-Utilizado
F45-Interruptor de Controle da Altura do Assento Padrão, Conjunto do Compressor do Assento Padrão
F46-Conector do Rádio Faixa Cidadão/Faixa Comercial, Alimentação Não Permanente do Bloco de Junção Esquerdo
F47-Tomada de Conveniência 1, Bloco de Junção Direito, Faixa de Alimentação Auxiliar, Alimentação Não-Permanente do Isqueiro 1
F48-Alimentação Não-Permanente da Unidade de Controle do JDLINK™
F49-Conector do Rádio Faixa Cidadão/Faixa Comercial, Bloco de Junção Esquerdo, Tomada de Conveniência 1, Bloco de Junção Direito, Faixa de Alimentação Auxiliar, Alimentação Permanente do Isqueiro 1
F50-Alimentação Permanente da Unidade de Controle do JDLINK™
F51-Circuito de Manter Ligado da Unidade de Controle Hidráulico Secundário
F52-Não-Utilizado
F53-Relé dos Holofotes Traseiro e Lateral do Teto, Sinalizador do Teto
F54-Relés dos Holofotes Dianteiros
F55-Relé de Alimentação da Unidade de Controle de Motor
|
F56-Não-Utilizado
F57-Relés da Sinaleira Direcional Direita/Esquerda, Interruptor da Luz de Perigo
F58-Não-Utilizado
F59-Relé da Luz de Freio
F60-Não-Utilizado
F61-Relé do Farol Baixo
F62-Não-Utilizado
F63-Relé do Farol Alto
F64-Não-Utilizado
F65-Relé de Componentes Eletrônicos
F66-Relé Acessório
F67-Relé do Conector do Implemento
F68-Relé do Acionador da Máquina Motriz do Ventilador da Unidade de Controle Automático de Temperatura/Relé da Máquina Motriz do Ventilador da Circulação de Calefação-Ventilação e Ar Condicionado Manual
K1-Relé dos Holofotes Internos
K2-Relé do Conector de Acessórios e Iluminação do Carro de Transporte
K3-Relé dos Holofotes do Pára-Lama Traseiro
K4-Relé dos Holofotes Externos
K5-Relé de Habilitação da Transmissão
K6-Relé da Luz Traseira
K7-Relé de Alimentação da Unidade de Controle de Motor
K8-Relé da Sinaleira Direcional Direita
K9-Relé da Sinaleira Direcional Esquerda
K10-Relé da Sinaleira Direcional do Pára-Lama
K11-Relé da Buzina
K12-Relé do Farol Baixo
K13-Relé do Farol Baixo do Carregador
K14-Relé do Farol Alto
|
