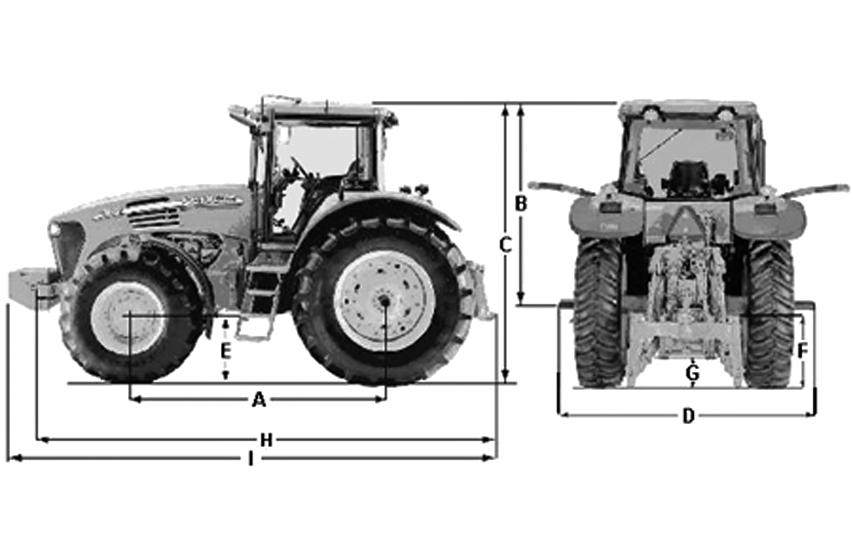

Dimensões Totais
|
| Dimensões | Combinações de Pneu | ||||
|---|---|---|---|---|---|
| 16.9-30 20.8-42 R1 |
16.9-30 R1 20.8-42 R1 x2 |
16.9-30 R2 20.8R42 R2 |
16.9-30 R2 20.8R42 R2 x2 |
600/65R28 R1 710/70R38R |
|
| A - Entre eixos (mm) | 2860 | 2860 | 2860 | 2860 | 2860 |
| B - Centro do eixo traseiro até o topo da cabine (mm) | 2250 | 2250 | 2250 | 2250 | 2250 |
| C - Altura total do cão até o topo da cabine (mm) | 3131 | 3131 | 3164 | 3164 | 3121 |
| D - Eixo com largura de 96" (mm) | 2438 | XXX | 2438 | XXX | 2438 |
| Eixo com largura de 110" (mm) | 2807 | 2807 | 2807 | 2807 | 2807 |
| E - Centro do eixo dianteiro até o chão (mm) | 673 | 673 | 699 | 699 | 678 |
| F - Carcaça do eixo traseiro até o chão (mm) | 827 | 827 | 857 | 857 | 817 |
| Centro do eixo traseiro até o chão (mm) | 881 | 881 | 914 | 914 | 871 |
| G - Barra de tração até o chão (mm) | 517 | 517 | 547 | 547 | 544 |
| H - Comprimento total sem os pesos dianteiros, com o suporte dos pesos e com levante hidráulico (mm) | 5393.7 | 5393.7 | 5393.7 | 5393.7 | 5393.7 |
| I - Comprimento total com os pesos dianteiros e com levante hidráulico (mm) | 5711.2 | 5711.2 | 5711.2 | 5711.2 | 5711.2 |
OURX986,0000232 -54-26MAY09-1/1 |
