Ajuste e Aperto das Rodas de Acionamento Traseiro - Acionamento de Serviço Pesado e Cubos Duplos

causym CUIDADO: Evite lesões físicas. Nunca ligue o motor com a transmissão engrenada e as rodas traseiras sem tocar o solo. As rodas da TDM podem tirar as rodas traseiras do apoio. Desengate a TDM e coloque a transmissão em NEUTRAL (NEUTRO) para girar o eixo. Nunca opere o trator com um aro, uma roda ou um cubo frouxo.

IMPORTANTE: Siga o procedimento cuidadosamente. O não-cumprimento deste pode ocasionar danos ao cubo da roda.

1. Eleve o trator em solo nivelado com a cremalheira voltada para cima.

2. Afrouxe (sem retirar) os parafusos da manga (1 - 10) o suficiente para movimentar a roda.

IMPORTANTE: Não afrouxe ou retire os dois parafusos principais Allen. O não-cumprimento desta instrução pode resultar em emperramento ou danos à roda.

3. Gire a engrenagem do pinhão (A) para deslocar a roda para a posição desejada.

4. Aperte os parafusos da manga (1-10) em ordem numérica até as especificações do torque inicial. Certifique-se de que a roda esteja perpendicular ao eixo.

5. Aperte os parafusos da manga (1-10) em ordem numérica até as especificações do torque final.

6. Guie o trator em um mínimo de 100 metros (100 yd) e aperte novamente os parafusos em ordem numérica até as especificações do torque final.

Parafusos da Manga do Cubo da Roda - Especificação

Inicial -Torque 405 N·m (300 lb-ft)
Final -Torque 610 N·m (450 lb-ft)

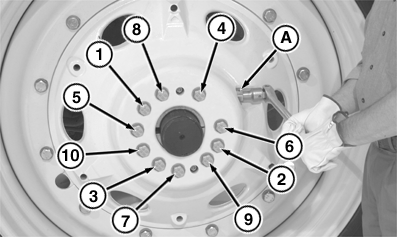

RXA0056944

Cubos Fundidos de Serviço Pesado Exibidos

OURX986,000026A -54-11MAR04-1/2

7. Aperte novamente após 3 HORAS de trabalho, 10 HORAS e DIARIAMENTE , na primeira semana de operação.
