Use um Carregador ou Uma Bateria Auxiliar

causym CUIDADO: O gás expelido pelas baterias é explosivo. Mantenha centelhas e chamas longe das baterias. Faça a última conexão e a primeira desconexão em um ponto distante das baterias auxiliares.

IMPORTANTE: Assegure-se de que a polaridade esteja correta antes de fazer as conexões. A polaridade invertida danificará o sistema elétrico ou possivelmente causará a explosão da bateria.

Bateria Auxiliar

1. Fixe um cabo (vermelho) ao terminal positivo remoto (A) do motor de partida e ao terminal positivo da bateria auxiliar.

2. Fixe o segundo cabo da bateria (preto) ao terminal negativo da bateria auxiliar. Fixe a outra extremidade a um terra (B) no bloco do motor.

3. Retire primeiro o cabo terra (B) ao desconectar.

Carregador de Bateria

1. Fixe o cabo condutor positivo do carregador ao terminal remoto positivo (A) com o carregador na posição OFF (DESLIGADO). Fixe o cabo negativo do carregador ao aterramento (B) no bloco do motor, longe das baterias.

2. Coloque o carregador na posição ON (LIGADO) e carregue a bateria de acordo com as instruções do fabricante do carregador.

3. Coloque o carregador em OFF (DESLIGADO). Retire primeiro o cabo condutor negativo do carregador, em seguida o cabo condutor positivo.

TS204

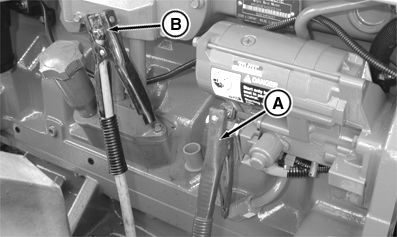

RXA0057283

Lado Esquerdo


A-Terminal Positivo
B-Terminal Negativo

RX15494,00000A9 -54-22MAR05-1/1
