Instalação da Roda de Tração Traseira no Cubo Fundido

CUIDADO: Evite a possibilidade de lesões físicas. Nunca opere o trator com os parafusos da roda frouxos.

NOTA: O aro da roda (A) possui um orifício de encaixe justo menor do que os outros orifícios. Um furo alongado se encontra no lado oposto do furo justo para melhor centralização da roda.

1. Instale e aperte manualmente o parafuso no orifício de encaixe justo (B).

2. Instale e aperte manualmente o parafuso no orifício de fenda alongada (C).

3. Instale e aperte manualmente os parafusos restantes.

4. Aperte todos os parafusos até que eles mantenham o torque de acordo com as especificações.

Especificação

5. Dirija o trator por 100 metros (100 yd) e reaperte os parafusos.

6. Aperte novamente em 3 HORAS , 10 HORAS e DIARIAMENTE na primeira semana de operação.

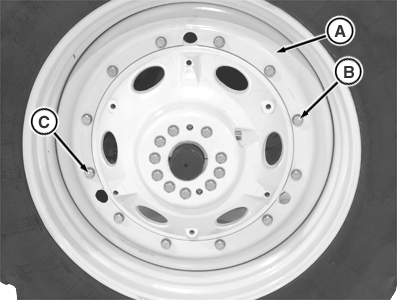

A-Aro da Roda
B-Orifício de Encaixe Justo
C-Orifício de Encaixe Alongado

RX15494,0000149 -54-29MAR05-1/1
