Ajuste del brazo tensor central

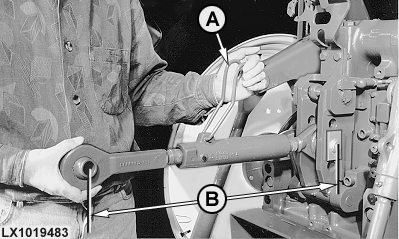

El ajuste del brazo tensor central puede realizarse con la palanca (A). Subir la palanca y girarla hasta obtener la distancia requerida (B).

Valor especificado

Longitud (B) del brazo tensor central -Máxima distancia 725 mm (28.5 in)
Mínima distancia 530 mm (20.9 in)

IMPORTANTE: No ajuste el brazo tensor central a longitudes fuera de estos márgenes.

Tras ajustar, dejar la palanca (A) abajo en el brazo. Acople el apero al brazo tensor central, insertando el pasador/bulón y asegurándose de que enclave en su lugar.
