Posiciones del brazo tensor central

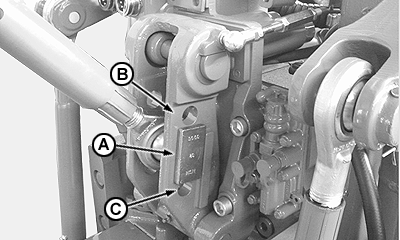

El apoyo del tensor central tiene agujeros que permiten tres posiciones del enganche. Las posiciones afectan directamente la sensibilidad y la fuerza de tiro.

Trasladar el punto de conexión del tensor central a los agujeros inferiores (A) o (C) si:

• El enganche se mueve demasiado al hacer uso del control de tiro durante el trabajo.
• La parte trasera del apero sube demasiado cuando se eleva. El peso de apero que puede levantar el enganche se reduce ligeramente en caso de conectarse al tensor central en uno de sus agujeros inferiores.
• El margen de ajuste que se obtiene en la palanca de carga/profundidad es demasiado pequeño.

Trasladar el punto de enganche del tensor central a los agujeros inferiores (A) o (B) si:

• El enganche parece no responder a la función de control de tiro y si permite que la velocidad del motor disminuya demasiado antes de subir el enganche hidráulico.
• La parte trasera del apero arrastra por el suelo al elevar el mismo.

NOTA: Para los aperos de categoría I cuyos brazos centrales tienen 457 mm (18 in.) de altura, se suelen utilizar los dos agujeros inferiores. Para los de categoría II, cuyos brazos centrales tienen 483 mm (19 in.) de altura, se utilizan los dos agujeros superiores.
