Cambio del aceite del sistema hidráulico/ de la transmisión

1. Haga funcionar el motor y conecte algunos controles hidráulicos para hacer que se caliente el aceite.
2. Estacione el tractor sobre suelo nivelado. Apagar el motor y retirar la llave de contacto.
3. Aplique el freno de estacionamiento (ajuste la palanca del cambio de marchas a punto muerto).
4. Baje los brazos de elevación.

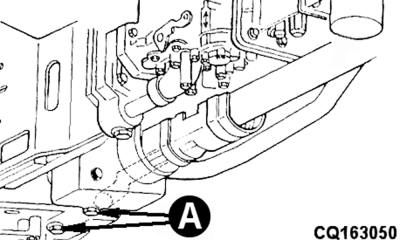

5. Saque el tapón de vaciado (A).
6. Cambie el filtro de aceite de la transmisión y el filtro hidráulico (B).

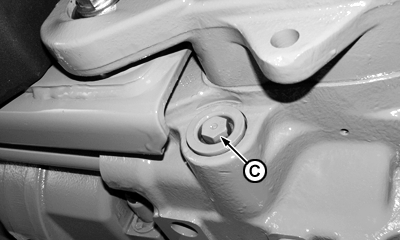

7. Desenrosque el tapón (C), quite la malla de succión y lávela con combustible.

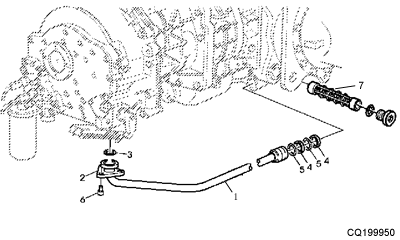

8. También quite el tubo de succión del aceite de la transmisión (1) para limpiar los posibles residuos que pueden haber quedado dentro del tubo. Para hacerlo, quite los tres tornillos (6). Quite el tubo tirando de él hacia adelante. Utilice combustible para limpiar la parte interior del tubo y la caja que sostiene al tubo con la malla del filtro.
9. Compruebe la condición en que se encuentran los retenes; sustitúyalos de ser necesario.
10. Después de limpiar, lubrique el extremo e instale el tubo en la caja posterior usando para ello sólo presión manual. En el extremo opuesto, fije usando los tres tornillos.
11. Antes de agregar aceite nuevo, vuelva a colocar la malla de aspiración y apriete los tapones de vaciado a 50 N.m (35 lb-ft).
12. Cargue aceite Hy-Gard por la boca de llenado de la caja de cambios.
13. Haga funcionar el motor durante unos minutos y conecte algunos controles hidráulicos.
14. Detenga el motor y espere 5 minutos.
15. Baje los brazos de elevación.
16. El nivel de aceite debe de quedar entre las dos marcas de la varilla. Inserte la varilla de nivel, gírela completamente, vuelva a quitarla y compruebe el nivel de aceite. Si es muy bajo, suba el nivel agregando más aceite por la boca de llenado.

Capacidades:

Transmisión SyncroPlus del 6415 ó 6615= 62 litros (16.4 U.S. gal)

LT04177,0000187 -63-23AUG07-1/1
