Interruptor giratorio de luces

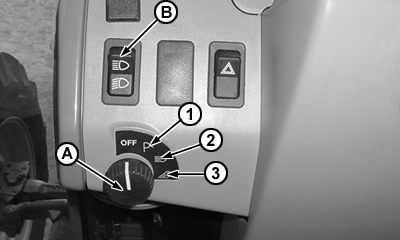

El interruptor giratorio de luces (A) puede ponerse en las siguientes posiciones:

• OFF = luces desconectadas
• 1 = luces de posición encendidas
• 2 = luces de servicio delanteras encendidas
• 3 = faros principales y luces de servicio encendidas

Para cambiar a luces largas o cortas se usa el interruptor (B).

• Interruptor hacia abajo = luces cortas
• Interruptor hacia arriba = luces largas

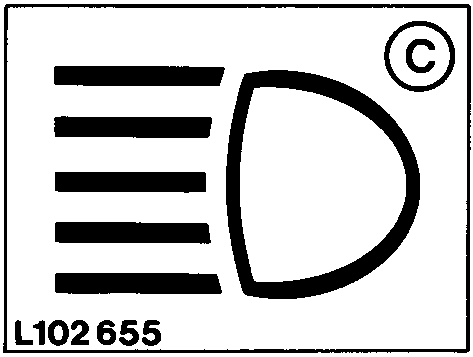

La luz testigo (C) se enciende cuando están conectadas las luces largas.

NOTA: Las luces de servicio traseras (si se tienen) se encienden cuando el interruptor giratorio (A) está en la pos. (3) y el interruptor (D) está conectado.

ML70882,0000468 -63-05NOV04-1/1
