Brazos de nivelado

Aumente la longitud de los brazos de nivelado de forma que el apero tenga la máxima profundidad de labrado. Con el nivelado de lado a lado del apero, sólo se necesita reajustar el brazo de nivelado derecho. Para ajustar el brazo elevador use la manija (A). Tras terminar el ajuste, vuelva a bloquear la manija (A) en su lugar. Ajuste el brazo elevador izquierdo siguiendo el mismo procedimiento:

• Si el brazo de nivelado está equipado con una manija de ajuste, proceda de forma idéntica al brazo derecho.
• Si el brazo de nivelado no está equipado con una manija de ajuste:

1. Separe el brazo de nivelado del brazo elevador.
2. Gire la horquilla (B) para reducir o aumentar la distancia (C).

IMPORTANTE: La longitud del brazo de nivelado debe quedar dentro de los márgenes especificados.

Valor especificado

NOTA: Las medidas arriba mencionadas se aplican a brazos elevadores acoplados a brazos de nivelado (bloqueados en su posición) sin ningún huelgo vertical. Véase "Ajuste del huelgo vertical".

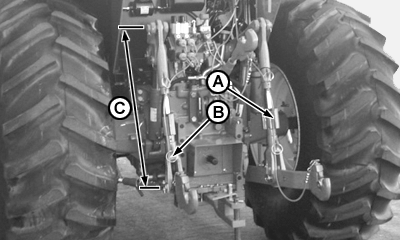

A-Manija
B-Horquilla
C-Longitud del brazo de nivelado

ML70882,0000485 -63-05NOV04-1/1
