Ajuste de convergencia-Eje 4x4
1.

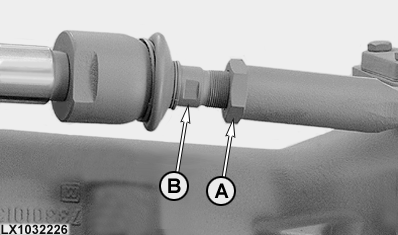

Soltar las tuercas (A) a ambos lados de la barra de acoplamiento.
2.
Ajustar la misma distancia en ambos lados girando el vástago interior (B) para aumentar o disminuir la longitud de la barra de acoplamiento según sea necesario, hasta que se obtenga la convergencia especificada.
Convergencia de ruedas del eje delantero (4x4)
Distancia
0,5-3,5 mm (0.019-0.14 in.)
IMPORTANTE:
Cada giro completo de la barra de acoplamiento variará la convergencia aprox. en 1,5mm.
3.
Una vez haya concluido el ajuste, apretar las tuercas.
Apriete de tuercas
Par de apriete
328-363 N.m
242-267 Lb-ft
|
