Ajuste de longitud de la barra de tiro
La barra de tiro oscilante puede ajustarse al valor especificado:
Valor especificado
|
Longitud de la barra de tiro
-Holgura
|
250 mm (9.8 in.)
|
350 mm (13.8 in.)
|
400 mm (15.7 in.)
|
550 mm (21.7 in.)
|

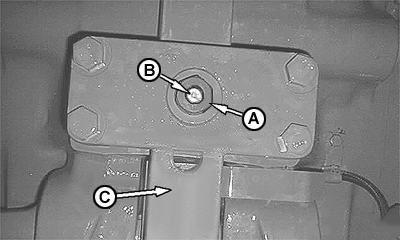

1.
Retirar la tuerca (A).
2.
Extraer el pasador (B).
3.
Poner la barra de tiro (C) en la posición deseada y volver a introducir el pasador.
4.
Apretar la tuerca (A) según valor especificado.
Tuerca de retención del pasador de la barra de tiro
Pares de apriete
250 N.m (185 lb-ft)
|
