Instrucciones importantes referentes al alternador

NOTA: El alternador está equipado con un regulador de tensión.

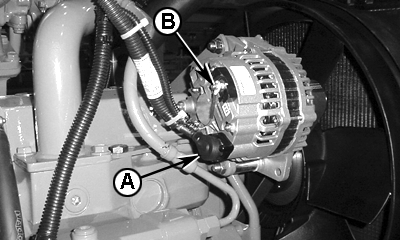

Adaptadores

• Cable rojo (A) a la batería.
• Cable negro (B) al contador de horas y a la luz de advertencia de carga de la batería (tablero de instrumentos).

Si es necesario hacer funcionar el motor sin batería (arrancar el motor con una batería auxiliar), no haga funcionar el motor a más de 1000 rpm. Conecte algunos sistemas eléctricos (luces) mientras el motor esté en marcha.

Cuando se saca la batería y el motor se arranca con una batería auxiliar, aísle el cable de corriente que queda suelto, a fin de evitar daños al alternador y al regulador.

ATENCION: NUNCA produzca un cortocircuito ni haga un puente en la toma a masa del alternador o del regulador con el motor en marcha.

Al conectar la batería, asegúrese de mantener la polaridad correcta. Si las conexiones están invertidas ("+" y "-"), los diodos rectificadores se destruirán de inmediato.

IMPORTANTE: Antes de efectuar soldaduras eléctricas en el tractor, desconecte los dos cables del alternador.

Conecte el terminal de masa del aparato de soldadura directamente a la pieza que vaya a soldar.

Antes de efectuar reparaciones en el sistema eléctrico, desconecte el cable de masa de la batería. Ello evitará el riesgo de un cortocircuito.
