Sustitución de la correa del ventilador del motor

causym ATENCION: Retire la llave de arranque del tractor antes de comenzar a trabajar en el motor.

Jale del cierre (A) y levante el capó.

CQ227580

ML70882,00004BC -63-03JUL08-1/5

Procedimiento

causym ATENCION: Desconecte el cable negativo (-) de la batería.

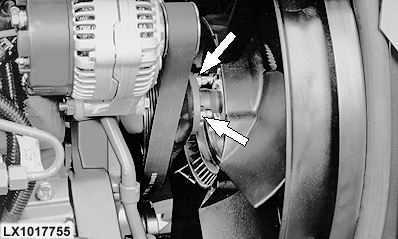

1. Retire las cuatro tuercas del ventilador y empújelo hacia delante.

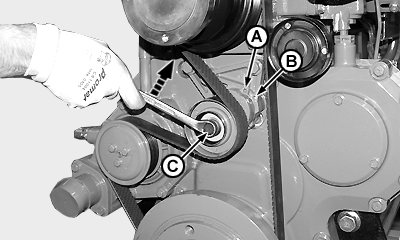

2. Use una llave de 15 mm (19/32") para girar el tornillo (C) de la rueda dentada tensora en el sentido de la flecha, hasta que los dos agujeros (A y B) estén alineados.

3. Inserte una chaveta metálica de 5 mm (0.2 in.) de diámetro en los dos agujeros alineados.

4. Antes de tensar la correa, gire un poco la rueda dentada tensora para aliviar la presión sobre la chaveta metálica. Luego, retire la chaveta. El tensor de la correa de transmisión regresa por sí mismo a su posición de tensado.

LX1017755
CQ274960

ML70882,00004BC -63-03JUL08-2/5

5. Para sacar la correa vieja de las poleas, córtela.

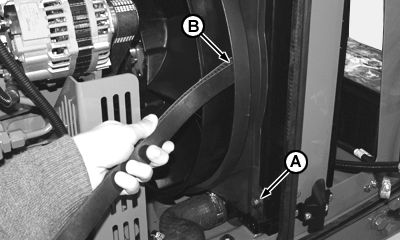

Retire los tres tapones de expansión (A) de la protección de la correa. Doble la nueva correa (B) y deslícela entre el ventilador y la protección de la correa.

CQ274970

ML70882,00004BC -63-03JUL08-3/5

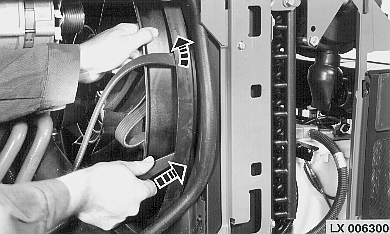

6. Gire el ventilador al sacar la correa.

LX006300

ML70882,00004BC -63-03JUL08-4/5

Instalación de una correa de transmisión nueva

1. Afloje el tensor de la correa e instale una correa nueva correctamente.
2. Para el montaje siga las instrucciones previas en el orden inverso.

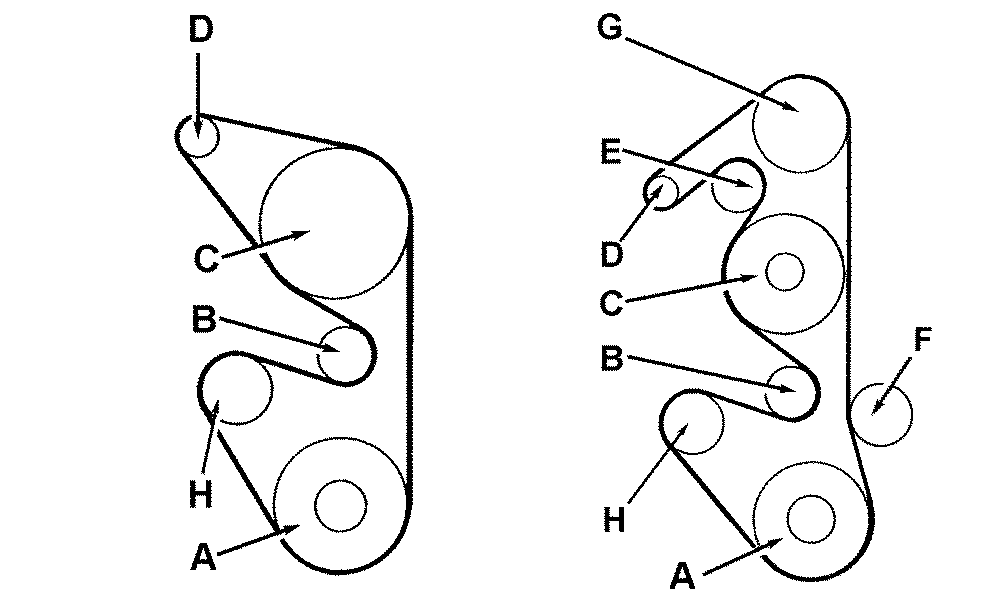

A-Cigüeñal
B-Tensor
C-Ventilador
D-Alternador
E-Rueda de posición
F-Tensor
G-Compresor (sistema de aire acondicionado)
H-Bomba del sistema de enfriamiento del motor

CQ228070

ML70882,00004BC -63-03JUL08-5/5
