Instalación de contrapesos en eje embridado

ATENCION: Siempre que monte o desmonte contrapesos de acoplamiento rápido, coloque las ruedas de manera que las pestañas de bloqueo de los contrapesos queden orientadas hacia arriba. De esta forma se evita que los contrapesos se caigan al suelo al sacar los pernos.

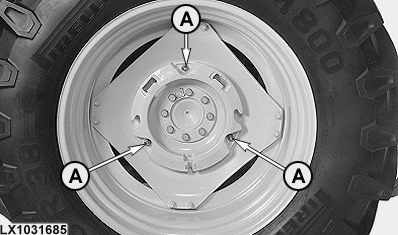

Fije el primer contrapeso al disco de la rueda usando tres pernos (A).

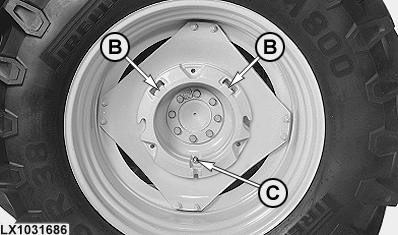

Para montar más contrapesos, gire las ruedas hasta que las pestañas de bloqueo (B) queden orientadas hacia arriba. Encaje el contrapeso en las pestañas de bloqueo y fíjelo con el tornillo (C) en la parte inferior.

OU12401,0000D12 -63-03JUL08-1/1
