Instrucciones de uso

Procurar que los ángulos (a) y (b) de las juntas cardanes sean iguales en ambos extremos del árbol de transmisión (cardán).

Donde esto no sea frecuentemente posible (p.ej. muchos giros agudos), se recomienda usar un árbol de transmisión (cardán) de velocidad constante.

NOTA: Los dos croquis no muestran las guardas de protección del árbol de transmisión (cardán). Es totalmente obligatorio el uso de guardas cuando la TDF está conectada.

IMPORTANTE: Cuando se usan árboles de transmisión (cardán) del tipo de quita-y-pon, las horquillas de cada extremo del eje intermediario deberán alinearse en el mismo plano.

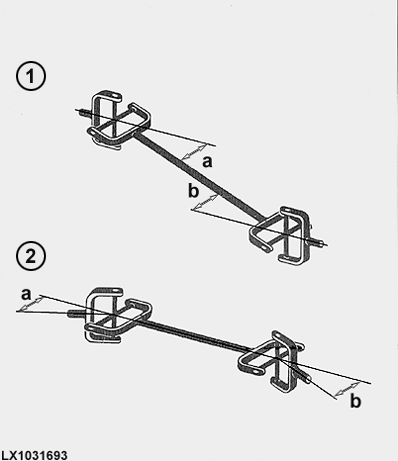

1-Disposición en forma de Z
2-Disposición en forma de W
