Adjust Row Unit Sensor

1. Unplug sensor and loosen jam nuts (A).

2. Turn sensor until it contacts the drive gear (B).

3. Back sensor off 1-1/2 turns or 2.5 mm (0.1 in.). Align sensor with gear and tighten jam nuts.

4. If possible, rotate shaft by hand to verify drive gear and sensor do not touch. Adjust as needed.

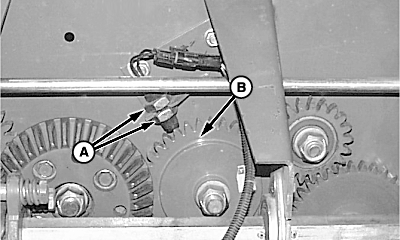

A-Jam Nuts
B-Drive Gear

N62247

AG,OUO1073,124 -19-16NOV99-1/1
