Adjusting Lower Grates

1. Loosen bracket cap screws (A) (both sides).

2. Adjust grates (B) so there is a 32-38 mm (1.25-1.50 in.) (C) clearance between grate fingers and following grate.

3. Adjust grates (D) so there is 19-25 mm (0.75-1 in.) (E) clearance between grate fingers and following grate.

4. Tighten bracket cap screws.

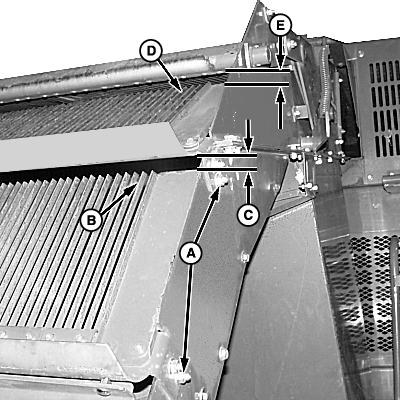

A-Bracket Cap Screws
B-Grate
C-Clearance between Grate Fingers and Following Grate
D-Grate
E-Clearance between Grate Fingers and Following Grate

N65674

NXC8,M64645,I15 -19-29JAN98-1/1
