Adjusting Upper Grate

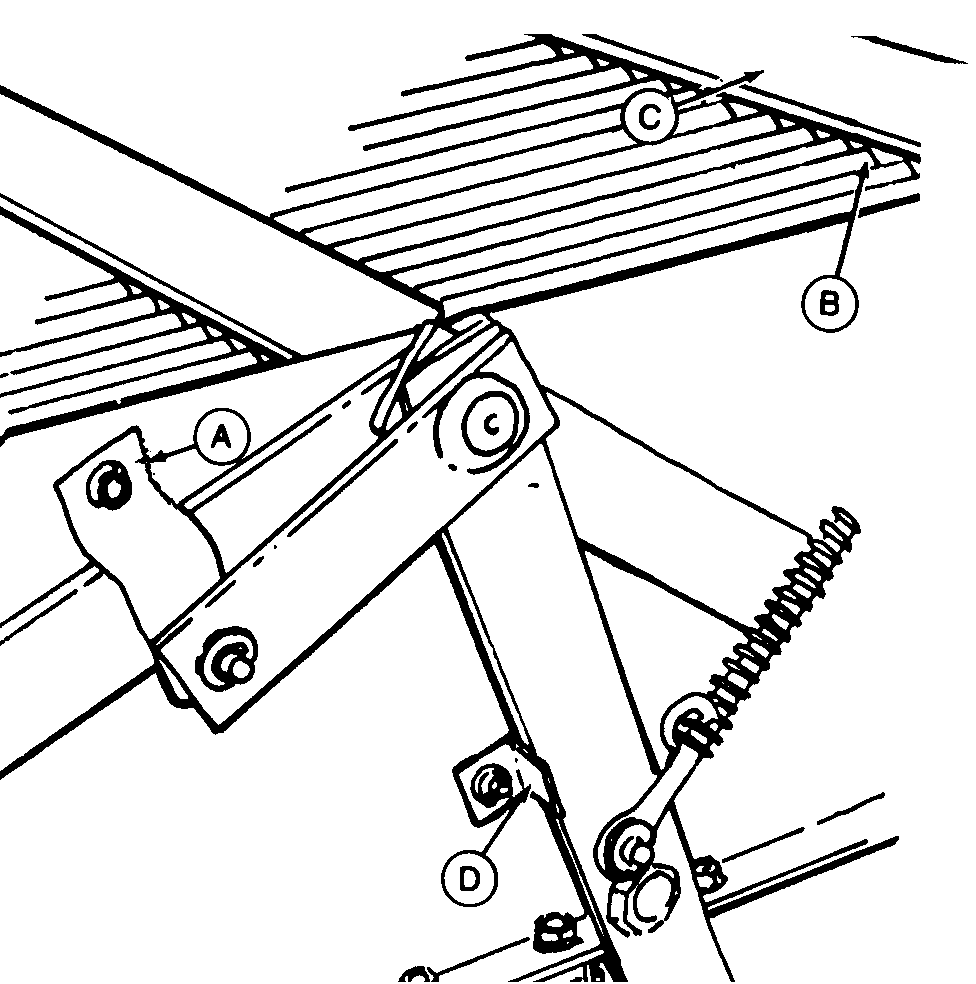

1. Adjust bracket (A) up or down to change grate finger angle (B). Position end of grate so that it is 19-25 mm (0.75-1 in.) below panel (C).

2. Adjust linkage limit (D) so linkage remains over center.

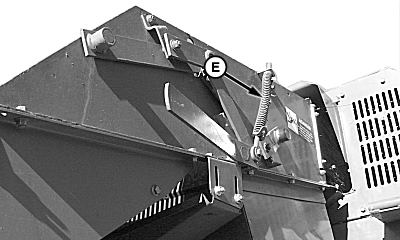

3. Adjust tension spring (E) so linkage remains in bypass or cleaner mode.


A-Bracket
B-Grate
C-Panel
D-Linkage Limit
E-Tension Spring
