Adjusting Cleaner Belt Tension

1. Rotate spring idler pivot bolts (A), one-quarter turn after contacting belt. Tighten lock nuts to specification.

Specification

Idler Pivot Bolts -Torque 129 N·m (95 lb-ft)

2. Tighten spring idler nuts (B) until washer is even with gauge tip (C).

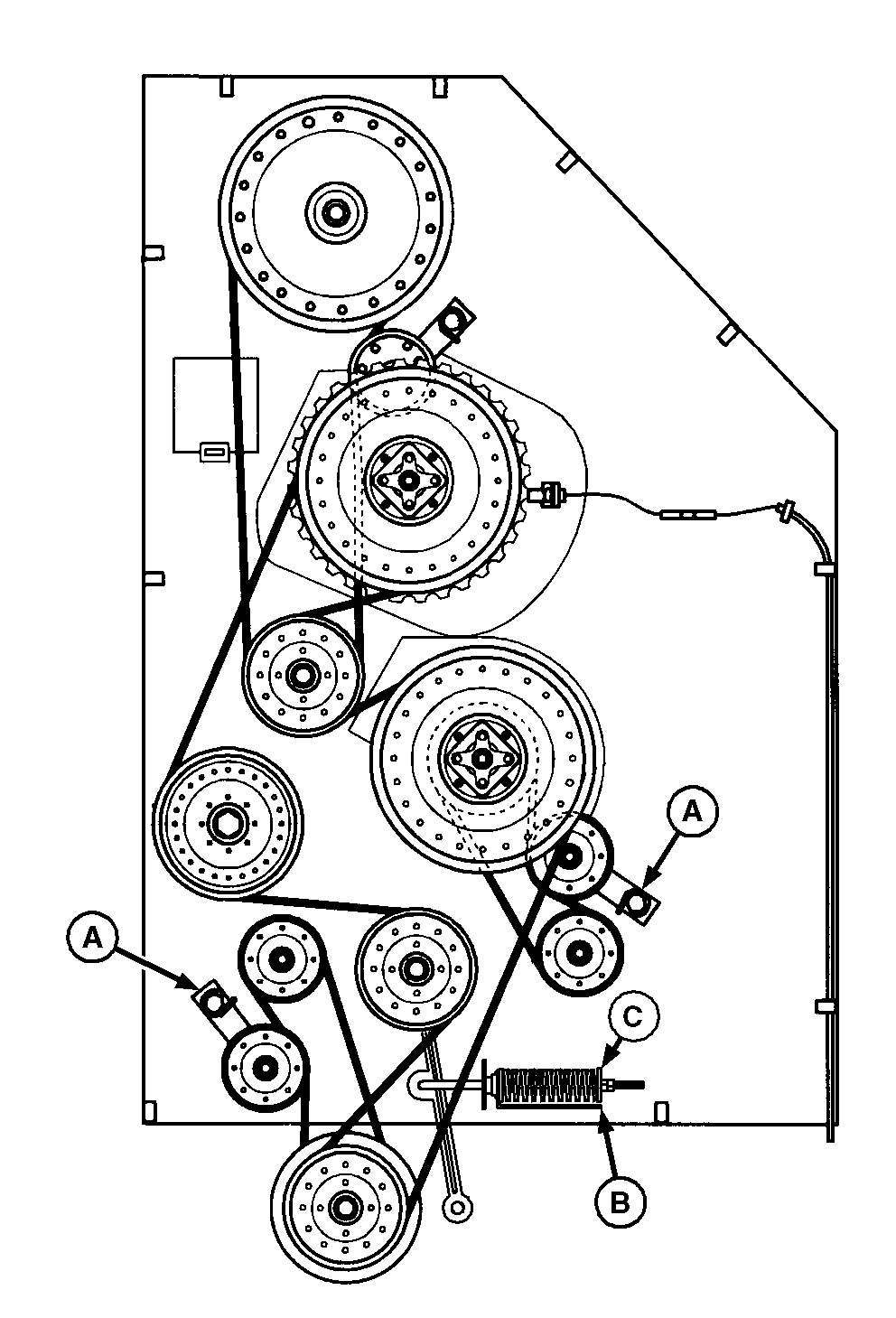

A-Spring Idler Pivot Bolts
B-Take-Up Bolt
C-Idler Nut
