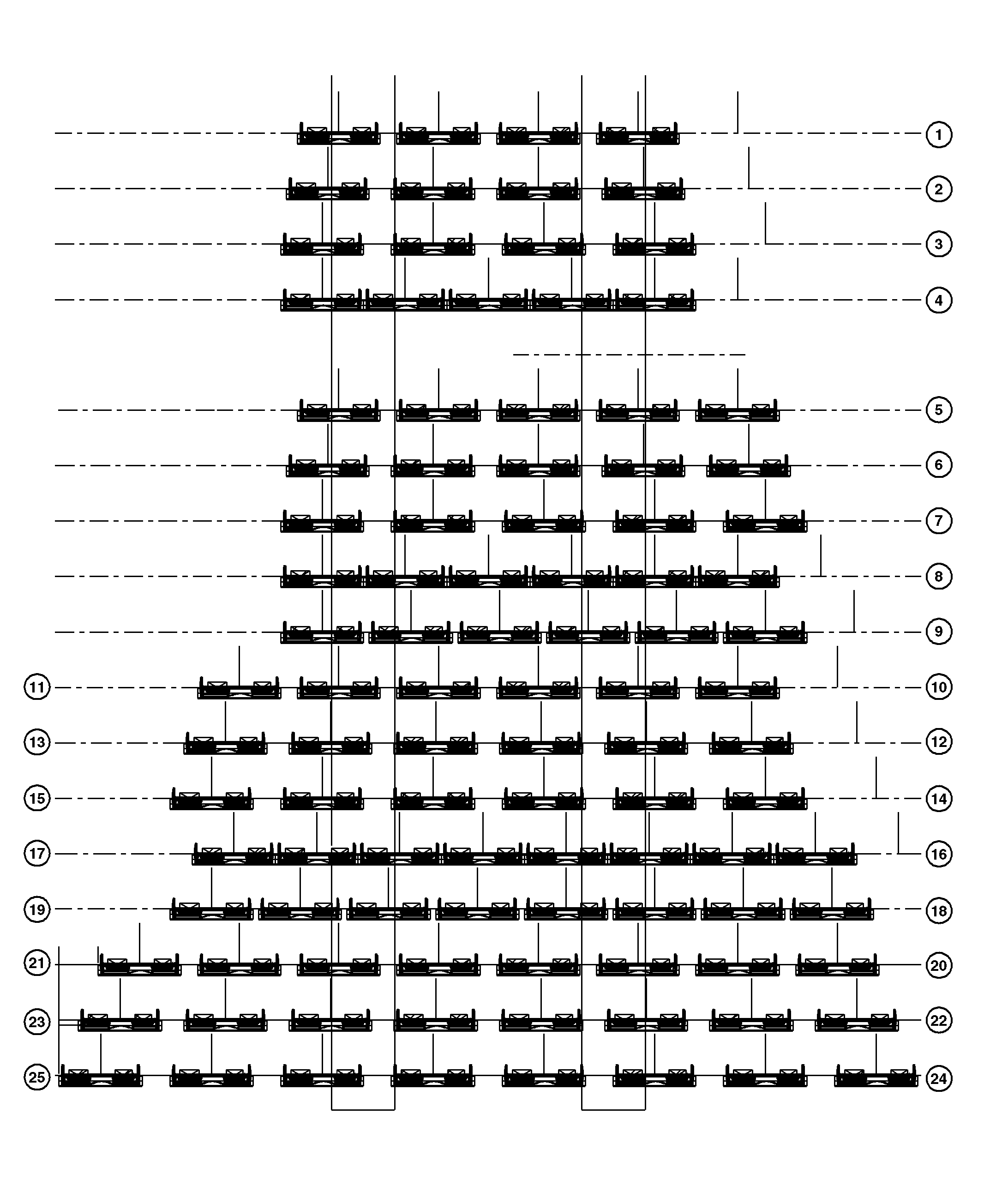

Row Spacing

N66133

NX,7445,I26A -19-30JAN96-1/2



1-4 Row (36 in.) (Base Machine)
2-4 Row (38 in.) (Base Machine)
3-4 Row (40 in.) (Base Machine)
4-5 Row (30 in.)
5-5 Row (36 in.) (Right-Hand 40 in. Extension)
6-5 Row (38 in.) (Right-Hand 40 in. Extension)


7-5 Row (40 in.) (Right-Hand 40 in. Extension)
8-6 Row (30 in.) (Right-Hand 40 in. Extension)
9-6 Row (32 in.) (Right-Hand 40 in. Extension)
10-6 Row (36 in.) (Right-Hand 40 in. Extension)
11-6 Row (36 in.) (Left-Hand 40 in. Extension)1
12-6 Row (38 in.) (Right-Hand 40 in. Extension)
13-6 Row (38 in.) (Left-Hand 40 in. Extension)


14-6 Row (40 in.) (Right-Hand 40 in. Extension)
15-6 Row (40 in.) (Left-Hand 40 in. Extension)
16-8 Row (30 in.) (Right-Hand 66 in. Extension)
17-8 Row (30 in.) (Left-Hand 40 in. Extension)1
18-8 Row (32 in.) (Right-Hand 66 in. Extension)
19-8 Row (32 in.) (Left-Hand 40 in. Extension)


20-8 Row (36 in.) (Right-Hand 80 in. Extension)
21-8 Row (36 in.) (Left-Hand 80 in. Extension)1
22-8 Row (38 in.) (Right-Hand 80 in. Extension)
23-8 Row (38 in.) (Left-Hand 80 in. Extension)
24-8 Row (40 in.) (Right-Hand 80 in. Extension)
25-8 Row (40 in.) (Left-Hand 80 in. Extension)

1Longer No. 1 Row Unit Drive Shaft Required

NX,7445,I26A -19-30JAN96-2/2
