Adjusting TOUCHSET Depth Control Potentiometer and Indicator

1. Disconnect ball joint (A) from bracket and loosen jam nuts (B) on both ends of rod.

IMPORTANT: To avoid damage to pointer strap or slotted bracket, loosen indicator strap bracket hardware before making adjustment.

2. Fully retract main depth-control cylinder.

3. Position pointer mounting bracket so pointer tip aligns with letter "F" on decal. Tighten indicator bracket hardware.

4. Pull actuator arm (C) back to contact rear stop (D) and adjust rod (E) length (as necessary) to align ball joint with hole in bracket. Tighten jam nuts.

5. Attach ball joint to bracket with nut.

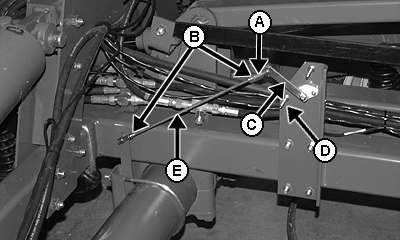

A-Ball Joint
B-Jam Nuts
C-Actuator Arm
D-Rear Stop
E-Rod

N50201
N45254A

AG,OUO1011,2748 -19-03APR00-1/1
