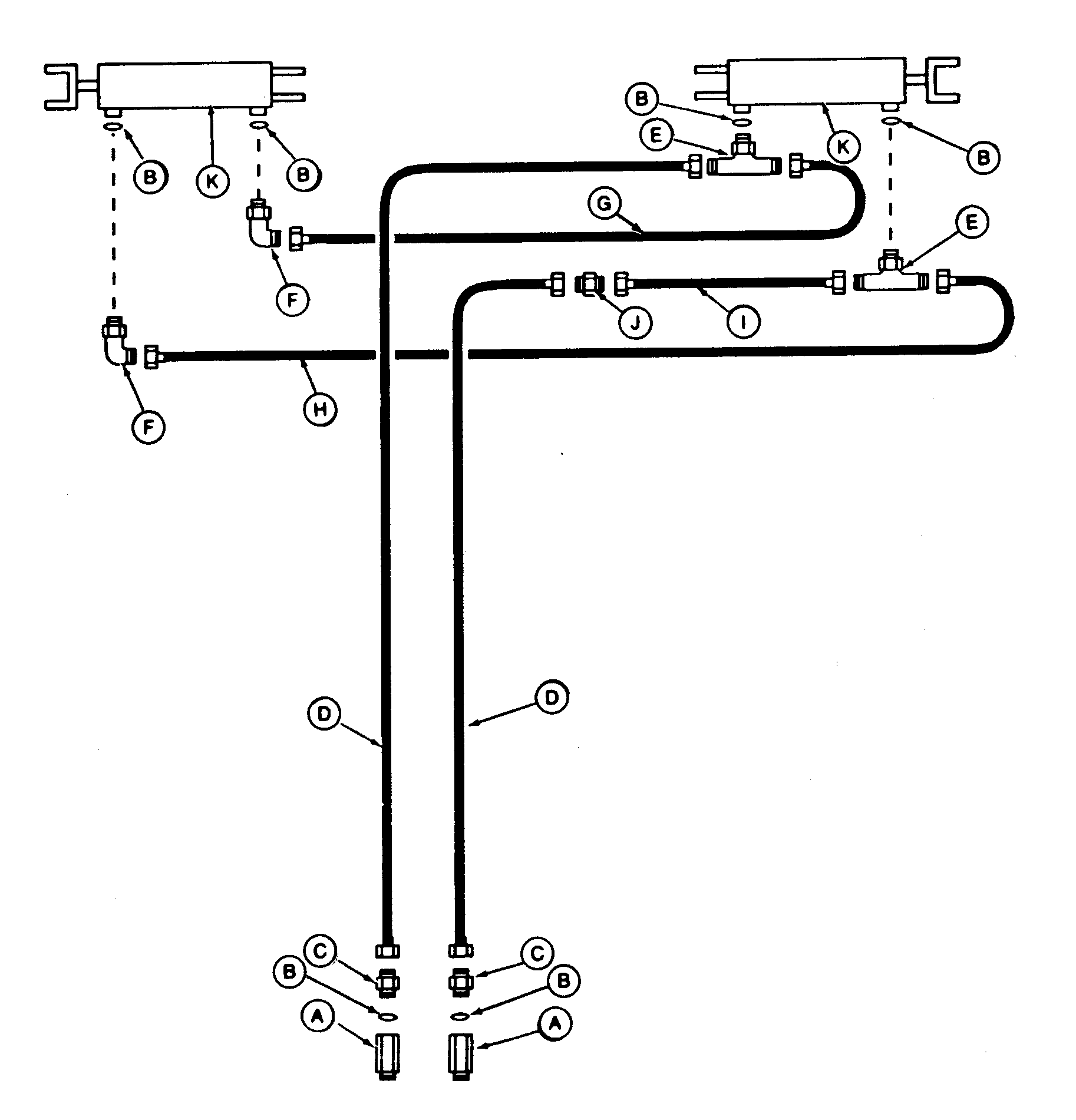

Hydraulic Diagram-Wing Fold Cylinders

N42115EI


A-Coupler
B-O-Ring
C-Fitting
D-Hose 6 x 8382 mm (1/4 x 315 in.) 35 ft
Hose 6 x 8001 mm (1/4 x 315 in.) 30 ft
Hose 6 x 7341 mm (1/4 x 289 in.) 25 ft


E-Tee Fitting
F-Elbow Fitting
G-Hose 6 x 1651 mm (1/4 x 65 in.)-All Models
H-Hose 6 x 2718 mm (1/4 x 107 in.)-All Models


I-Hose 6 x 635 mm (1/4 x 25 in.)-All Models
J-Union


K-Cylinder 89 x 406 mm (3-1/2 x 16 in.) 30 and 35 ft
Cylinder 102 x 406 mm (4 x 16 in.) 25 ft
