Tightening Scraper Tube Hook-Bolt Nuts-All Models

1. When tightening scraper tube hook-bolt (A), snug upper nut (B) first.

2. Tighten lower nut (C) to specification.

Specification

Lower Nut -Torque 61 N·m  (45 lb-ft)

3. Tighten upper nut (B) to specification.

Specification

Upper Nut -Torque 61 N·m  (45 lb-ft)

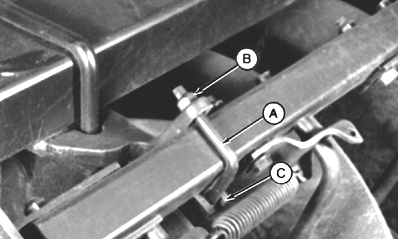

N42181XD


A-Hook-bolt
B-Nut
C-Nut

NX,M63750,AZ -19-09JUN98-1/1
