Leveling the Drill

1. Attach tractor to machine and locate on flat, level ground.

2. Raise or lower tongue (A) with hydraulics until main draft tube (B) is level with ground.

3. Lower jackstand (C) and lock in position.

4. Release pressure on hitch link (D) so cap screws (E) can be removed.

5. Remove cap screws (E).

6. Raise tongue (A) until it contacts saddle (F).

7. Install cap screws (E) with hitch link in new position. Tighten cap screws to specification.

Specification

Hitch Link Bolts -Torque 594 N·m (440 lb-ft)

8. Raise main draft tube so jackstand to relieve pressure on jackstand. Raise jackstand.

9. Lower main draft tube back to level position.

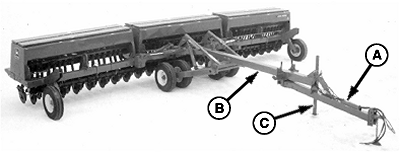

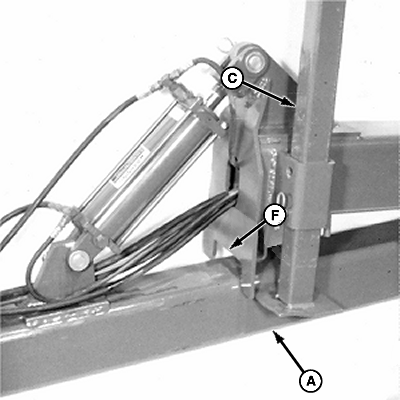

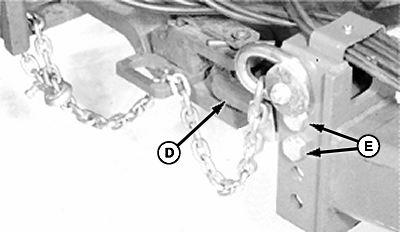

A-Tongue
B-Main Draft Tube
C-Jackstand
D-Hitch Link
E-Cap Screws
F-Saddle
