Tightening Scraper Tube Hook-Bolt Nuts

1. When tightening scraper tube hook-bolt (A), snug upper nut (B) first.

2. Tighten lower nut (C) to specification.

3. Tighten upper nut to specification.

Specification

Upper and Lower Nuts -Torque 61 N·m (45 lb-ft)

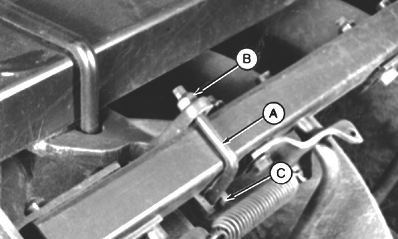

A-Hook Bolt
B-Upper Nut
C-Lower Nut

N42181XD

AG,OUO6018,542 -19-02JUN99-1/1
