Installing Fire Extinguisher (If Equipped)

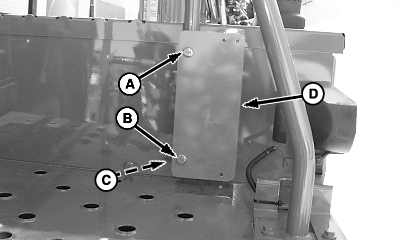

1. Remove and cap screws (A and B) retaining hand rail to platform. Retain upper cap screw. Discard lower cap screw.

2. Attach plate (D) to platform and handrail using retained screw (A), provided M10 x 110 cap screw (B) and spacer (C) (with spacer between plate and hand rail.

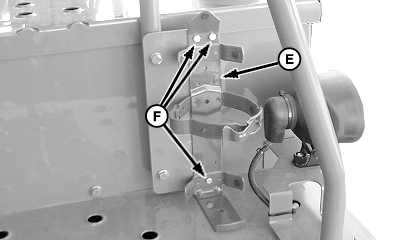

3. Attach fire extinguisher bracket (E) to plate using M6 x 16 cap screws (F) and nuts.

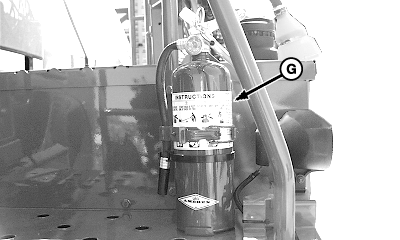

4. Install fire extinguisher (G) in bracket.


A-Cap Screw
B-Cap Screw
C-Spacer
D-Plate
E-Fire Extinguisher Bracket
F-Cap Screws, M6 x 16
G-Fire Extinguisher

N74933
N74934
N74935

OUO6092,0000D9A -19-30JAN07-1/1
