Acorte los tensores laterales si se quiere elevar el Implemento más alto y alargarlos para aumentar la profundidad de labor.

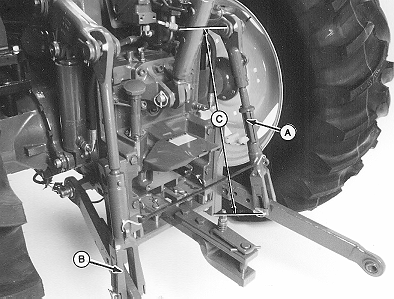

Para variar la posición del Implemento en sentido lateral, basta con ajustar el tensor lateral derecho por medio del asa de ajuste (A). Después de terminar el ajuste, vuelva a bloquear el asa de ajuste (A).

Para regular el tensor lateral izquierdo:

• Separarlo del brazo y enrosque o desenrosque la orquilla (B).

No alargue ni acorte los tensores laterales más allá de los límites (C) siguientes: Longitud mínima 705 mm (27.8 in.), longitud máxima 865 mm (34.1 in.).

NOTA: Las medidas indicadas son de los tensores laterales acoplados a los brazos de enganche en posición de no flotación vertical (bloqueados).
