Fusibles
El fusible principal se halla en el circuito de arranque entre el solenoide de arranque y el relevador de arranque. El circuito eléctrico global de la batería (160 A).

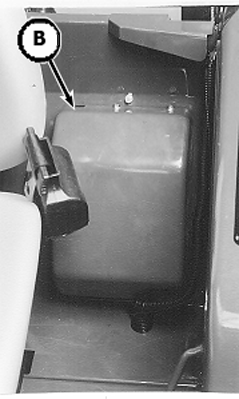

Los demás fusibles se encuentran situados en la caja de fusibles, quite la tapa para poder tener acceso a los fusibles.

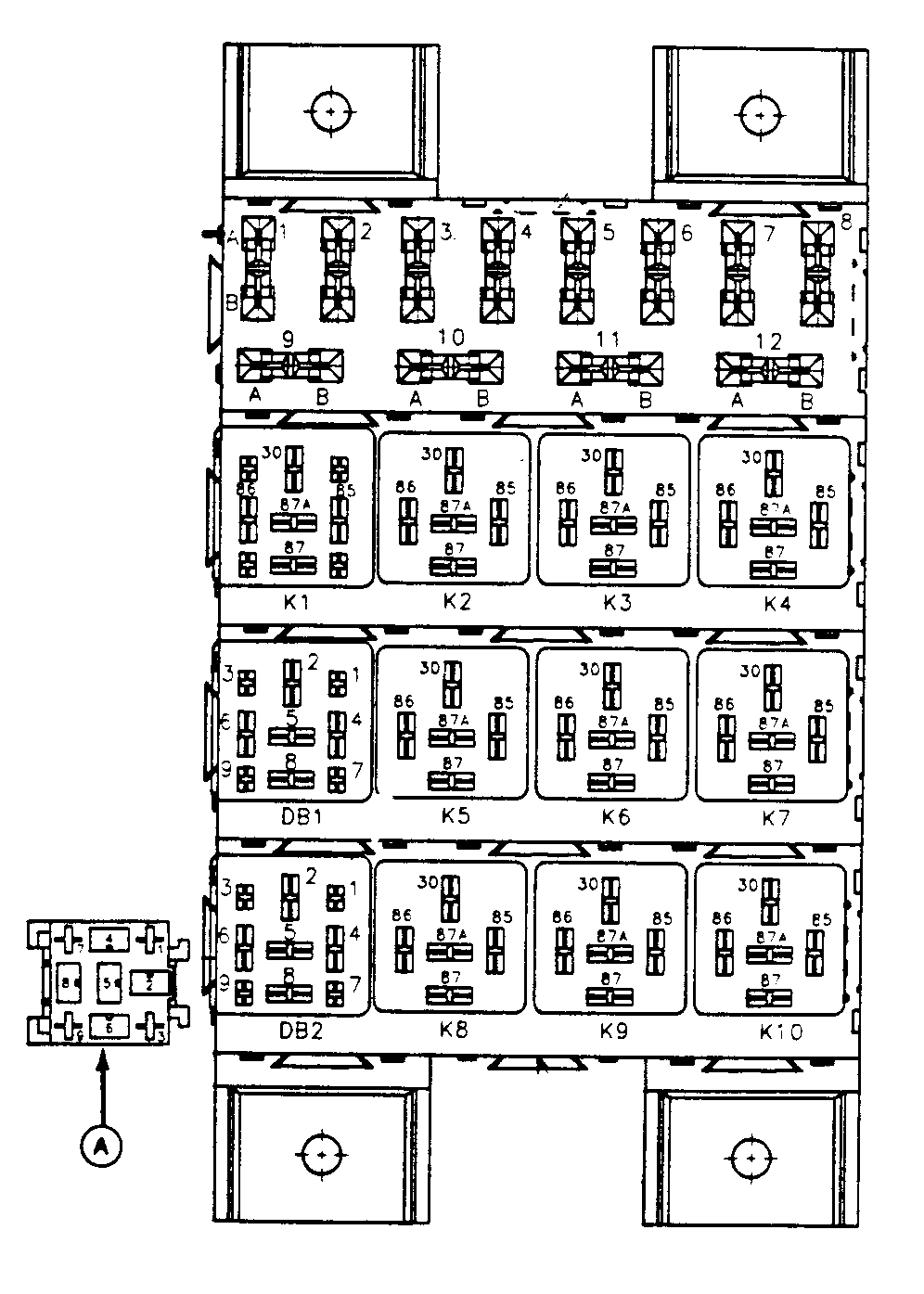

FUSIBLES
F1 - 30A
Principal, circuito de llave
F2 - 30A
Luces Principales
F3 - 20A
Luces direccionales
F4 - 10A
Conector a modulo digital de calibración de enganche
F5 - 20A
Bomba eléctrica de combustible y solenoide de bomba de inyección
F6 - 20A
Tablero de instrumentos
F7 - 10A
Solenoide de TDF, traba de diferencial y DT
F8 - 10A
Computadora de enganche
F9 - 20A
Lámpara de trabajo traseras y delanteras
F10 - 20A
Lámpara de Precaución (intermitentes)
F11 - 10A
Relevador de luces (alta y baja)
F12 - 20A
Luces delanteras
RELEVADORES
K1
Relevador de By-Pass arranque
K2
Bomba eléctrica de combustible y solenoide de bomba de inyección
K3
Solenoide de TDF
K4
Solenoide de traba diferencial
K5
Lámparas delanteras
K6
Lámparas en general
K7
Switch de frenos
K8
No usado
K9
Direccionales L.I.
K10
Direccionales L.D.
DB1
Block de diodos
DB2
No usado
A - Interruptor intermitentes/direccionales
|
