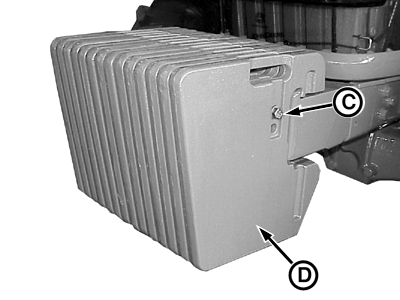

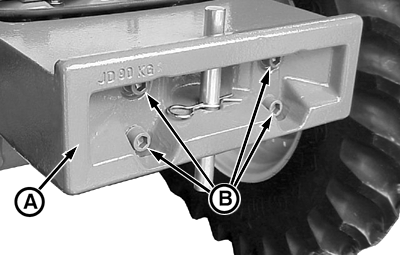

Instalación de contrapesos delanterosEn el tractor se pueden instalar una base de contrapesos (A) y hasta 14 contrapesos adicionales (B). IMPORTANTE: Apretar los tornillos (B) de la base de contrapesos con 600 Nm (440 lb-pie). Apretar los tornillos (C) con 230 Nm (170 lb-pie). En el tractor se pueden montar los siguientes contrapesos adicionales (D)

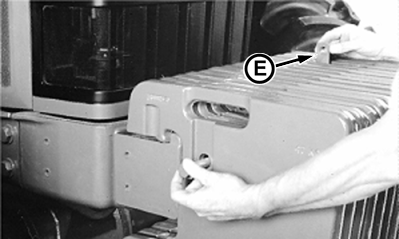

Cada contrapeso adicional tiene un peso de 47 kg (104 lb). Un aumento de peso de 10 Kg (22 lb) contrapesa el puente delantero en 12 Kg (26.5 lb) aprox. IMPORTANTE: Si se montan seis o más contrapesos, insertar dos tornillos (C) entre los agujeros en dirección opuesta y asegurar con las tuercas. Para instalar ocho o más contrapesos, inserte el retenedor (E) entre los contrapesos, asegurar con las tuercas y apretar al torque especificado. |
|
AG,OU12401,161 -63-01AUG01-1/1 |
