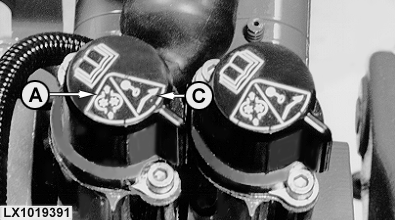

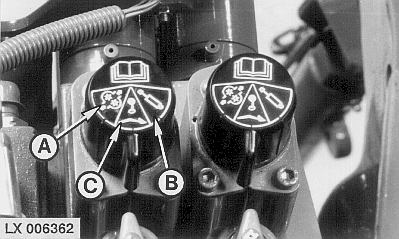

Válvulas de control selectivoEl tractor puede estar equipado con tres tipos diferentes de válvulas de control selectivo: Serie 100, 200 y 300. Las válvulas de control selectivo de la Serie 100 proporcionan las funciones de "Elevación" y "Descenso" más una posición de "Flotación". Además de estas funciones, las válvulas de la Serie 200 incluyen una función de bloqueo (A) que mantiene a la palanca de control en la posición de "Elevación" o "Descenso" hasta que es movida manualmente. Las válvulas de control selectivo de la Serie 300 incluyen igualmente una función de bloqueo (B) que la mantiene en la posición de "Elevación" o "Descenso" hasta que la presión del circuito de aceite alcance un valor determinado previamente (p.e. cuando el cilindro remoto llega al límite de su recorrido). Ninguna de las funciones de bloqueo se activa en la posición (C). La palanca de control regresa a neutral, al soltarla. Cuando se conecta un accesorio (p.e. un cilindro hidráulico), el enchufe de presión (extensión del cilindro) debe ser conectado al enchufe inferior en válvulas Serie 200 . En la Serie 300 , el enchufe de presión (extensión del cilindro) puede ser conectado al enchufe superior o inferior . Estas válvulas de control selectivo impiden la pérdida de presión por fugas (cierre progresivo del cilindro), cuando el motor está detenido. Esta característica no existe en las válvulas de control selectivo Serie 100. |
|
