MFWD Tread Settings - No Spacers

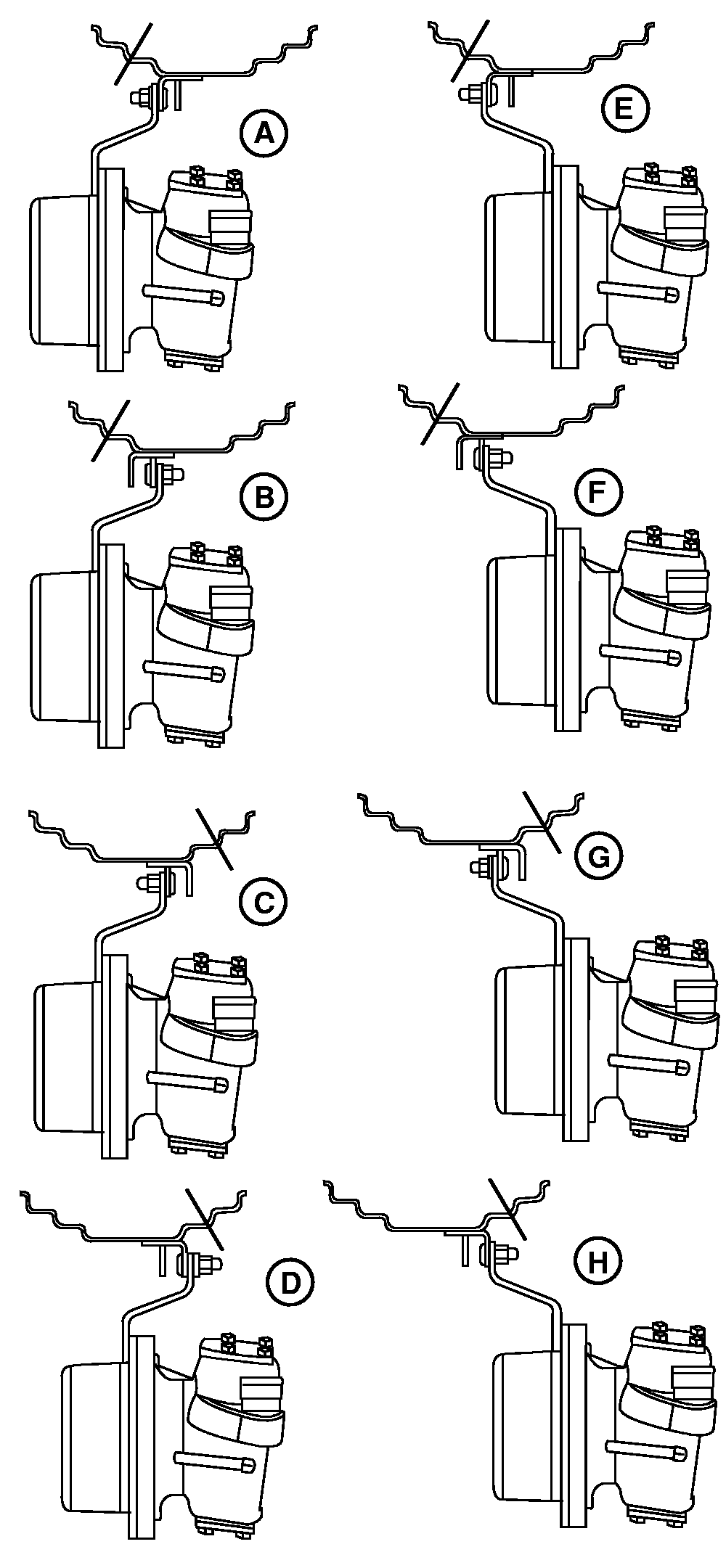

NOTE: Wheel as viewed from behind left front tire. Tread settings are measured at bottom center line of tire. Use diagram as a guide to adjust rim and disk.

  Tread Settings (WITHOUT Spacers)
  Valve Stem Out Valve Stem In
A - -
B 1510 mm (59.4 in.) -
C - 1611 mm (63.4 in.)
D - 1713 mm (67.4 in.)
E 1814 mm (71.4 in.) -
F 1916 mm (75.4 in.) -
G - 2018 mm (79.4 in.)
H - 2119 mm (83.4 in.)



IMPORTANT: After setting wheel spacing, tighten rim-to-disk bolts to 310 N·m (230 lb-ft) and disk-to-hub nuts to 300 N·m (220 lb-ft).

Adjust fenders and steering stops as required.
