Rear Tread Settings for Single 16-Position Wheels -Hi-Clearance Tractor - Flanged Axle

RW26518

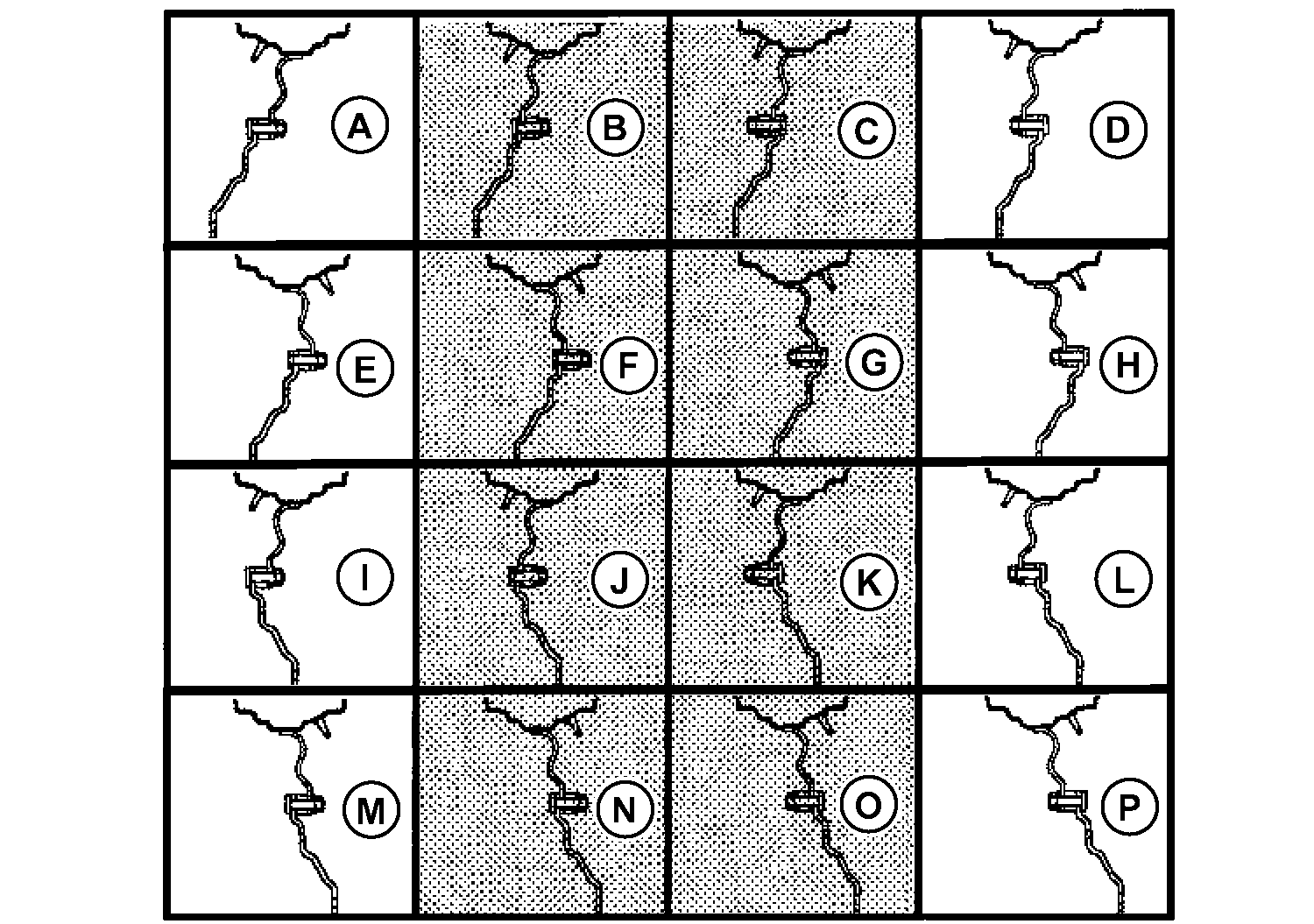

Steel single wheel positions for 320/90 tires as viewed from behind left rear tire. Positions in the shaded areas are not used.

  STANDARD FLANGED AXLE
  Valve Stem Out Valve Stem In
A - Not Available
B - -
C - -
D - Not Available
E 1524 mm (60 in.) -
F - -
G - -
H - 1626 mm (64 in.)a
I 1727 mm (68 in.) -
J - -
K - -
L - 1829 mm (72 in.)
M 1930 mm (76 in.) -
N - -
O - -
P 2032 mm (80 in.) -
aTread spacer kit available from you John Deere Dealer to obtain 1676 mm (66 in.) tread setting



PX07220,0000004 -19-10OCT02-1/1
