Funcionamiento del Protector contra Vuelcos (ROPS) Abatible

ATENCION: Asegúrese que todas las piezas estén correctamente instaladas en caso que se afloje o retire la estructura protectora contra vuelcos (ROPS). Apretar los pernos de montaje al valor adecuado.

La protección ofrecida por la estructura protectora contra vuelcos quedará perjudicada si ésta sufre daños estructurales, tales como los causados por una volcadura, o si la misma es alterada mediante soldadura, torceduras, perforaciones o cortes. Reemplazar una estructura dañada y no reutilizarla. Toda modificación hecha a la estructura protectora contra vuelcos debe ser aprobada por el fabricante.

ATENCION: Mantener siempre la parte superior de la estructura sujeta en posición vertical (como se ilustra) al usar el Tractor. Si se usa el Tractor con la estructura plegada (por ejemplo, para entrar en un edificio), conducir con sumo cuidado y NO USAR el cinturón de seguridad.

Desplegar la estructura protectora nuevamente tan pronto como se use el Tractor bajo condiciones normales.

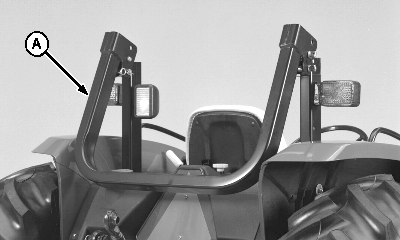

Para bajar el travesaño de la estructura protectora contra vuelcos (A):

2. Bajar el travesaño (A) hasta sus topes.

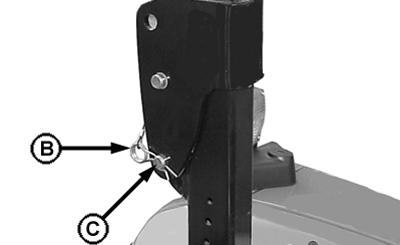

3. Volver a insertar los pasadores (C y B) en sus agujeros en el bastidor del protector para trabar el travesaño en la posición plegada.

Para colocar la estructura protectora contra vuelcos en posición de trabajo:

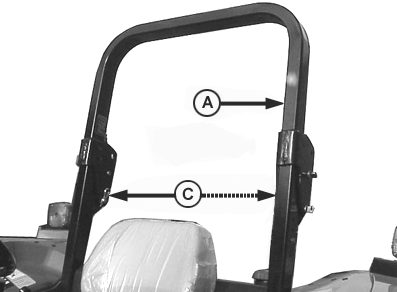

1. Levantar el travesaño (A) de la estructura protectora contra vuelcos hasta la posición que se muestra. Instalar los pasadores (C) y los pasadores de traba rápida (B).

A-Estructura protectora contra vuelcos
B-Pasador de traba rápida
C-Pasador con cabeza

PX07220,0000D29 -63-07AUG08-1/1
