Uso del Control de Tiro

El eje oscilante esta equipado con un sistema de control de tiro variable.

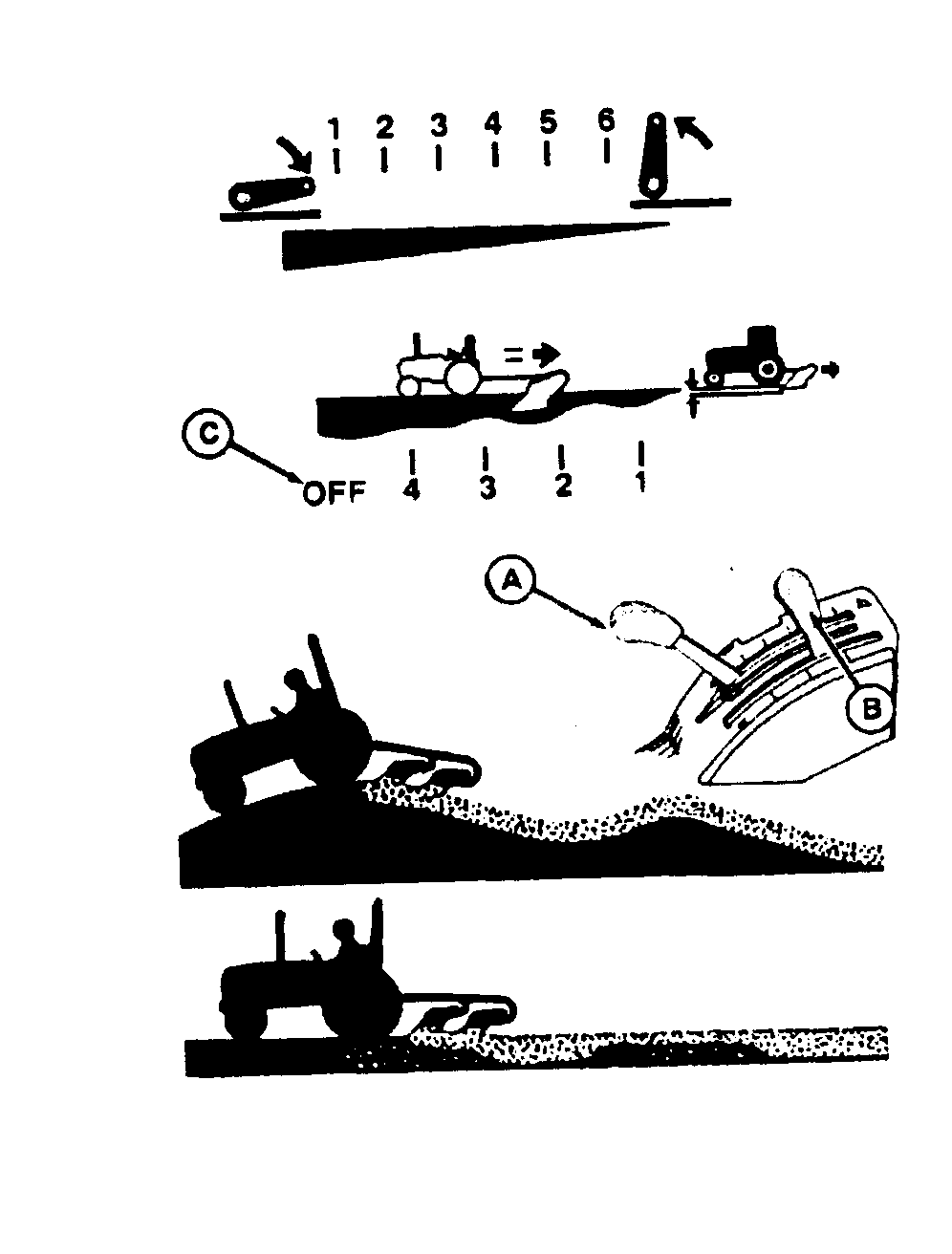

Usar la detección de carga cuando:

• Se está trabajando con un accesorio completamente montado en terreno accidentado. El accesorio se elevará y bajará siguiendo el contorno del suelo a la vez que mantiene una profundidad casi constante.
• Se está trabajando en condiciones de suelo variable. El accesorio se eleva ligeramente para pasar por puntos de suelo duro para obviar la necesidad de cambiar a una marcha inferior.

La palanca de control de tiro (B) controla la cantidad de carga que es necesario imponer antes que el enganche responda. Cuando la palanca está completamente hacia adelante hasta la posición de apagado (C), se anula la detección de tiro. Al mover la palanca hacia atrás se reduce la cantidad de carga de tiro necesaria para sobrepasar la posición fijada por la palanca de control de posición (A) y elevar el eje oscilante.

Las gamas de sensibilidad de tiro pueden ajustarse cambiando la posición del brazo central. (Ver Posición del brazo central, en esta sección, para más información).

Para funcionamiento con detección de cargas de tiro, colocar la palanca de control de posición (A) inicialmente completamente hacia adelante y la palanca de control de tiro (B) completamente hacia atrás (carga de tiro menor). Después, con el Tractor en movimiento, empujar la palanca de control de tiro hacia adelante para aumentar la carga al valor deseado.

Tirar la palanca de control de posición (A) hacia atrás para ajustar la profundidad de trabajo del accesorio. Ajustar el tope (D) de la palanca de control de posición de modo que se pueda retornar la palanca de control a la misma posición. La profundidad de trabajo ajustada impedirá que el eje oscilante baje completamente en caso que el Tractor patine.

También se puede levantar la palanca de control de posición (A) ligeramente para sobrepasar el ajuste de control de tiro y ayudar a pasar por puntos resbalosos sin atascar la máquina.

Se puede mover la palanca de control de posición (A) completamente hacia atrás para elevar el enganche en el extremo del campo.

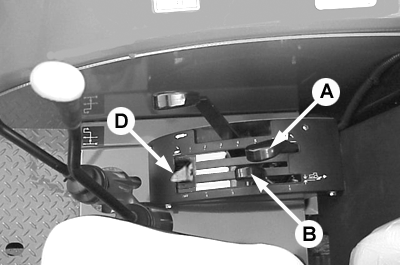

A-Palanca de control de posición
B-Palanca de control de tiro
C-Posición de apagado
D-Tope de palanca de control de posición

PX07220,0000D54 -63-07AUG08-1/1
