Preparación de Accesorios

IMPORTANTE: Al conectar accesorios de categoría I al Tractor, podría ser necesario alargar las cadenas estabilizadoras para evitar el agarrotamiento y la limitación de la elevación plena del enganche. (Ver ajuste de las cadenas estabilizadoras).

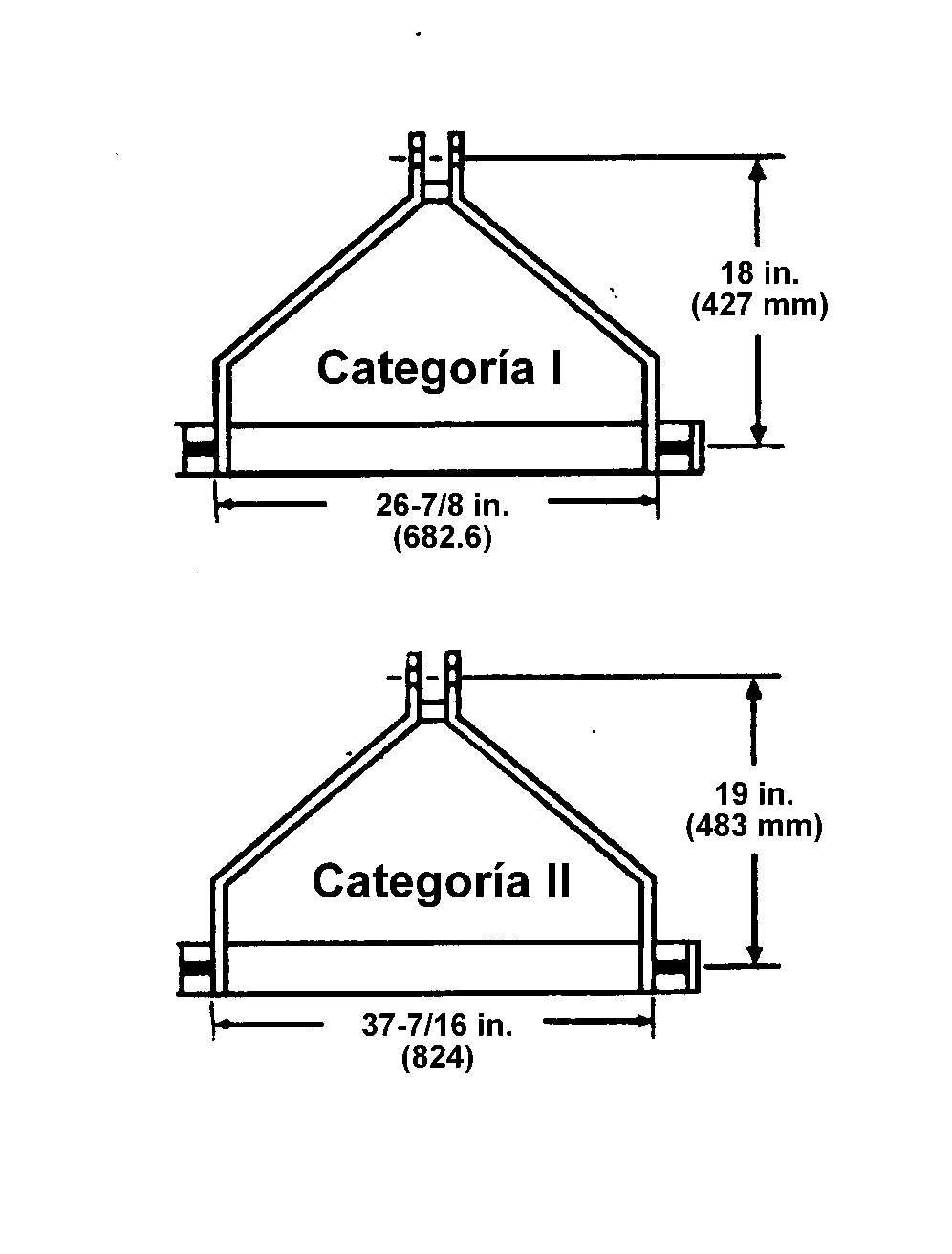

El enganche de 3 puntos de la categoría I es más angosto y se usa con accesorios más pequeños que los usados con los de la categoría II. Consultar la tabla siguiente para identificar la categoría del accesorio.

Los accesorios para enganche de categoría II deben tener el agujero superior del mástil del accesorio ubicado a 483 mm (19 in.) por encima de los pasadores inferiores. Taladrar otro agujero en el mástil superior o extenderlo de ser necesario.

  Altura Ancho entre Tamaño pasador
  mástil pasadores inf. inferior superior
Categoría I 457 mm
(18 in.)		 682.6 mm
(26-7/8 in.)		 22 mm
(7/8 in.)		 19 mm
(3/4 in.)
Categoría II 483 mm
(19 in.)		 824 mm
(32-7/16 in.)		 28 mm
(1-1/8 in.)		 25.4 mm
(1 in.)


M47170

PX07220,0000D56 -63-07AUG08-1/1
