Posición del Brazo Central

El soporte del brazo central tiene agujeros que ofrecen tres posiciones para sujetar el brazo central. Las posiciones afectan la sensibilidad de la detección de tiro.

Mover el punto de conexión del brazo central a los agujeros superiores (A) o (C) si:

• El enganche se mueve excesivamente durante trabajos con control de tiro.
• La parte trasera del accesorio se eleva demasiado al levantarlo. El peso del accesorio que puede levantarse se reduce ligeramente si se conecta el brazo central a los agujeros inferiores.
• La gama de ajuste de la palanca de control de tiro es demasiado pequeña.

Mover el punto de conexión del brazo central a los agujeros inferiores (A) o (B) si:

• El enganche pareciera no responder a la función de control de tiro y permite que la velocidad del motor disminuya demasiado antes de elevar el eje oscilante.
• La parte trasera del accesorio se cae lentamente y se arrastra sobre el suelo al elevar el accesorio.

NOTA: Los accesorios de categoría I cuyos mástiles tienen una altura de 457 mm (18 in.) normalmente utilizan los dos agujeros inferiores y los accesorios de categoría II cuyos mástiles tienen una altura de 483 mm (19 in.) utilizan los dos agujeros superiores.

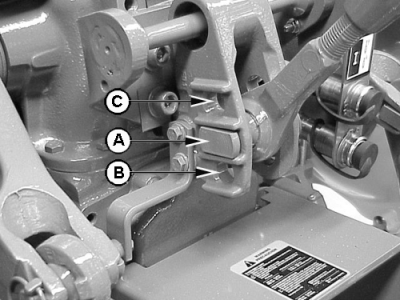

A-Agujero
B-Agujero
C-Agujero

PX07220,0000D58 -63-07AUG08-1/1
