Conexión de Accesorios al Enganche de 3 Puntos

1. Asegurarse que la barra de tiro no interfiera. De ser necesario, mover la barra de tiro hacia adelante o retirarla. Revisar si hay puntos de interferencia posible.

causym ATENCION: Evitar el movimiento inesperado del eje oscilante colocando la palanca de detección de tiro hacia adelante (posición desconectada) antes de conectar el accesorio al enganche.

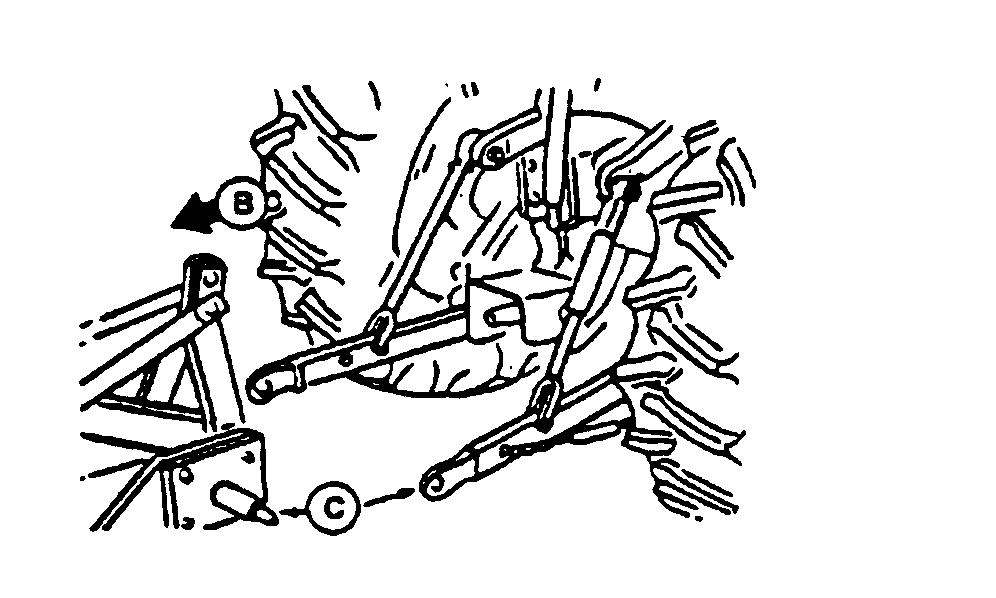

2. Hacer retroceder el Tractor hasta el accesorio (B) de modo que los puntos de enganche queden alineados. Colocar la transmisión en estacionamiento y apagar el motor ANTES de abandonar el asiento del Tractor.

3. Deslizar los brazos de tiro sobre los pasadores de enganche (C) del accesorio y fijarlos con los pasadores de traba rápida.

M47172


B-Implemento
C-Pasadores de enganche

PX07220,0000D59 -63-07AUG08-1/4

NOTA: Los pasadores de traba pueden insertarse en los brazos de tiro para guardarlos cuando no estén en uso.

4. Si tiene brazos de tiro telescópicos:

a. Colocar el Tractor en línea con los puntos del enganche. Hacer retroceder el Tractor para acercarlo al accesorio. Poner la transmisión en estacionamiento y parar el motor antes de abandonar el asiento del Tractor.

b. Mover el botón (B) hacia el centro del Tractor y tirar el extremo (A) del brazo de tiro para sacarlo. Deslizar el extremo del brazo de tiro sobre el pasador de enganche del accesorio. Sujetarlo con un pasador de traba rápida. Repetir en el lado opuesto.

c. Elevar o bajar los brazos de tiro (C) para alinear los extremos (A) con los brazos.

d. Hacer retroceder el Tractor lentamente para trabar los extremos en su lugar.

LV845


A-Extremo del brazo de tiro
B-Botón
C-Brazo de tiro

PX07220,0000D59 -63-07AUG08-2/4

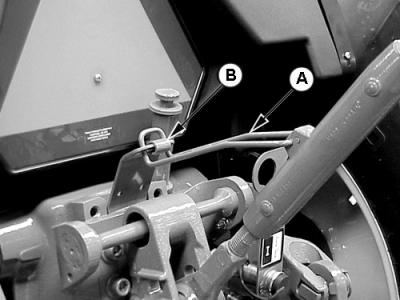

5. Para quitar el brazo central del gancho de transporte, levantar la pinza de traba (A) del brazo central y girar la lengüeta (B) hacia el extremo de la pinza del brazo central.

6. Conectar el brazo central al mástil superior del accesorio.

7. Ajustar el brazo central y los eslabones elevadores según se requiera. (Ver Nivelación del enganche en esta sección).


A-Pinza de traba
B-Lengüeta

P7485

PX07220,0000D59 -63-07AUG08-3/4

causym ATENCION: Para evitar las lesiones corporales o daños a la máquina al conectar un accesorio, un acoplador rápido u otro dispositivo al enganche de 3 puntos del Tractor, comprobar la gama completa de funcionamiento en busca de interferencia, agarrotamiento o separación de la TDF.

8. Usar la palanca de control de posición (A) para bajar el accesorio y después elevarlo lentamente, verificando si hay algún tipo de interferencia.


A-Palanca de control de posición

M46396

PX07220,0000D59 -63-07AUG08-4/4
