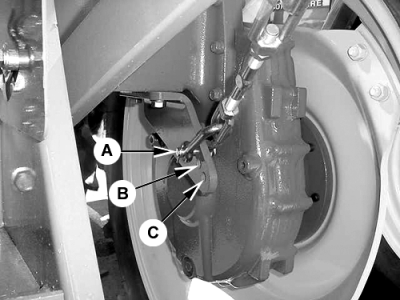

Ajuste de Oscilación Lateral del EngancheNOTA: Consultar el manual del operador del accesorio para comprobar si la oscilación lateral es permisible. Usar el agujero superior (A) de la escuadra del puente si no se desea permitir la oscilación lateral. Los dos agujeros inferiores (B) y (C) se encuentran debajo del pivote del brazo de tiro delantero de manera que las cadenas estabilizadoras se tensen al elevar y soltar el accesorio, permitiendo la oscilación lateral del accesorio al bajarlo. Usar los agujeros (B) o (C) para aumentar la oscilación lateral cuando se usan accesorios que requieren oscilación lateral únicamente en la posición inferior. La oscilación lateral del accesorio debe ajustarse cuando se eleva el eje oscilante para transportarlo soltando la contratuerca en el brazo roscado (D) y girando la varilla central para alargar o acortar la cadena. NOTA: Usar un resorte o banda de caucho para evitar que los eslabones no usados de la cadena choquen con los neumáticos traseros si los brazos de tiro no están conectados al accesorio. IMPORTANTE: NO acortar las cadenas tanto que no permitan elevar el enganche por completo. Si la cadena impide al enganche elevarse por completo, la válvula de alivio hidráulico se abrirá, calentando el aceite excesivamente o dañando la bomba. |
|
