Conexión de Mangueras de Cilindros

causym ATENCION: Las fugas de fluidos a presión que escapan del sistema pueden tener tanta fuerza que penetran la piel, causando lesiones graves. Por lo tanto, es imprescindible dejar el sistema sin presión antes de aflojar o desconectar cualquier tubería y asegurarse de que todas las conexiones y los conectores estén bien apretados antes de aplicar presión al sistema. Para localizar una fuga de aceite hidráulico utilice un pedazo de cartón que se pone sobre las conexiones. No acerque las manos y el cuerpo a una fuga de alta presión.

Si a pesar de esta precaución, ocurre un accidente, acuda de inmediato a un médico que deberá eliminar el fluido quirúrgicamente dentro de pocas horas para evitar una gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones pueden dirigirse a un centro médico especializado.

1. Quitar las tapas contra polvo (si las tiene) del extremo de la manguera.

2. Sacar el tapón contra polvo (A) de los acopladores.

3. Asegurarse que el extremo de la manguera y los receptáculos de los acopladores estén limpios.

X9811
P7400

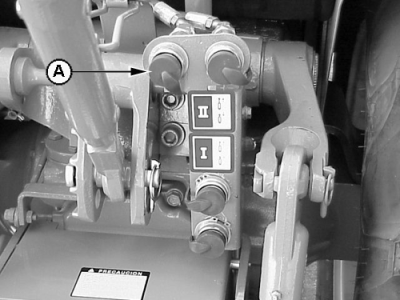

A-Tapón contra polvo

PX07220,0000D62 -63-07AUG08-1/3

4. Revisar las mangueras para determinar cuál se usa para extender el cilindro. Esta manguera debe conectarse a un receptáculo del acoplador (C) o (D) para poder extender el cilindro cuando se muevan las palancas de las VCS hacia atrás o hacia adentro.

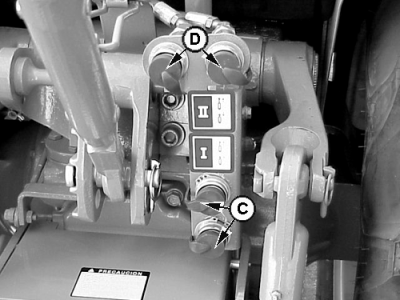

C-Receptáculo
D-Receptáculo

P7493

PX07220,0000D62 -63-07AUG08-2/3

causym ATENCION: Las mangueras hidráulicas pueden fallar debido a daños físicos, torceduras, desgaste y exposición a elementos del clima. Revisar las mangueras con regularidad. Cambiar las mangueras dañadas.

5. Para conectar las mangueras, empujar su punta firmemente en el receptáculo del acoplador. Tirar la manguera ligeramente para asegurarse que la conexión sea segura.

M47218
