Ajuste del Tope del Cilindro

La carrera de trabajo del cilindro remoto puede ajustarse. El cilindro se retrae sólo hasta tocar el tope móvil y luego se detiene automáticamente.

1. Levantar la palanca (A).
2. Deslizar el tope ajustable (B) a la posición deseada.
3. Empujar la palanca hacia abajo firmemente. Asegurarse que la palanca no toque el brazo (C) de la varilla de tope.

IMPORTANTE: Asegúrese que el tope quede bien trabado en la varilla. Si no lo está, levantar la varilla, girarla en sentido horario y luego empujarla hacia abajo firmemente.

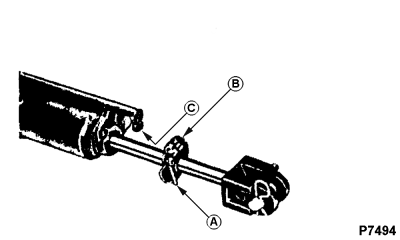

P7494


A-Palanca
B-Tope ajustable
C-Brazo

PX07220,0000D64 -63-07AUG08-1/1
