OMP71923: Tractores 5415, 5415H, 5415AD, 5615, 5615AD, 5715, 5715H y 5715AD, Block File: PX07220_0000D89_63

Ajustes de ancho de vía - Ruedas traseras de posiciones múltiples

El ancho de vía de los puentes traseros con ruedas de posiciones múltiples puede ajustarse reposicionando o intercambiando los aros o invirtiendo los discos de las ruedas.

El ancho de vía puede ajustarse también intercambiando la rueda completa con la del otro lado del tractor (esta operación permite cambiar de ruedas con el disco hacia fuera a ruedas con el disco hacia adentro sin desarmar la rueda). Al intercambiar las ruedas traseras, la flecha de la pared lateral del neumático señala el sentido de la rotación de avance.

La correlación entre el disco y el aro de la rueda para establecer los distintos ajustes de ancho de vía se indica en los diagramas de la próxima página.

Si se estudian estos diagramas antes de intentar cambiar el ancho de vía, se evitará el trabajo innecesario.

PX07220,0000D89 -63-07AUG08-1/3

IMPORTANTE: Después de ajustar el espacio entre ruedas, apretar los pernos de aro a disco y de disco a cubo de las

ruedas traseras al valor de apriete especificado. Conducir el tractor 100 m (109 yd) y volver a apretar.

Pieza	Medida	Valor especificado
De aro a disco de ruedas traseras (ruedas de acero 18.4-30, 16.9-30, 16.9-24 y 14.9-24)	Par de apriete	245 N·m (180 lb-ft)
De aro a disco de ruedas traseras (ruedas de acero 15.5-38 y 13.6-38)	Par de apriete	325 N·m (240 lb-ft)
Pernos M20 de disco a cubo de ruedas de acero traseras	Par de apriete	500 N·m (370 lb-ft)
Pernos 3/4 in de disco a cubo de ruedas de acero traseras	Par de apriete	175 N·m (130 lb-ft)

PX07220,0000D89 -63-07AUG08-2/3

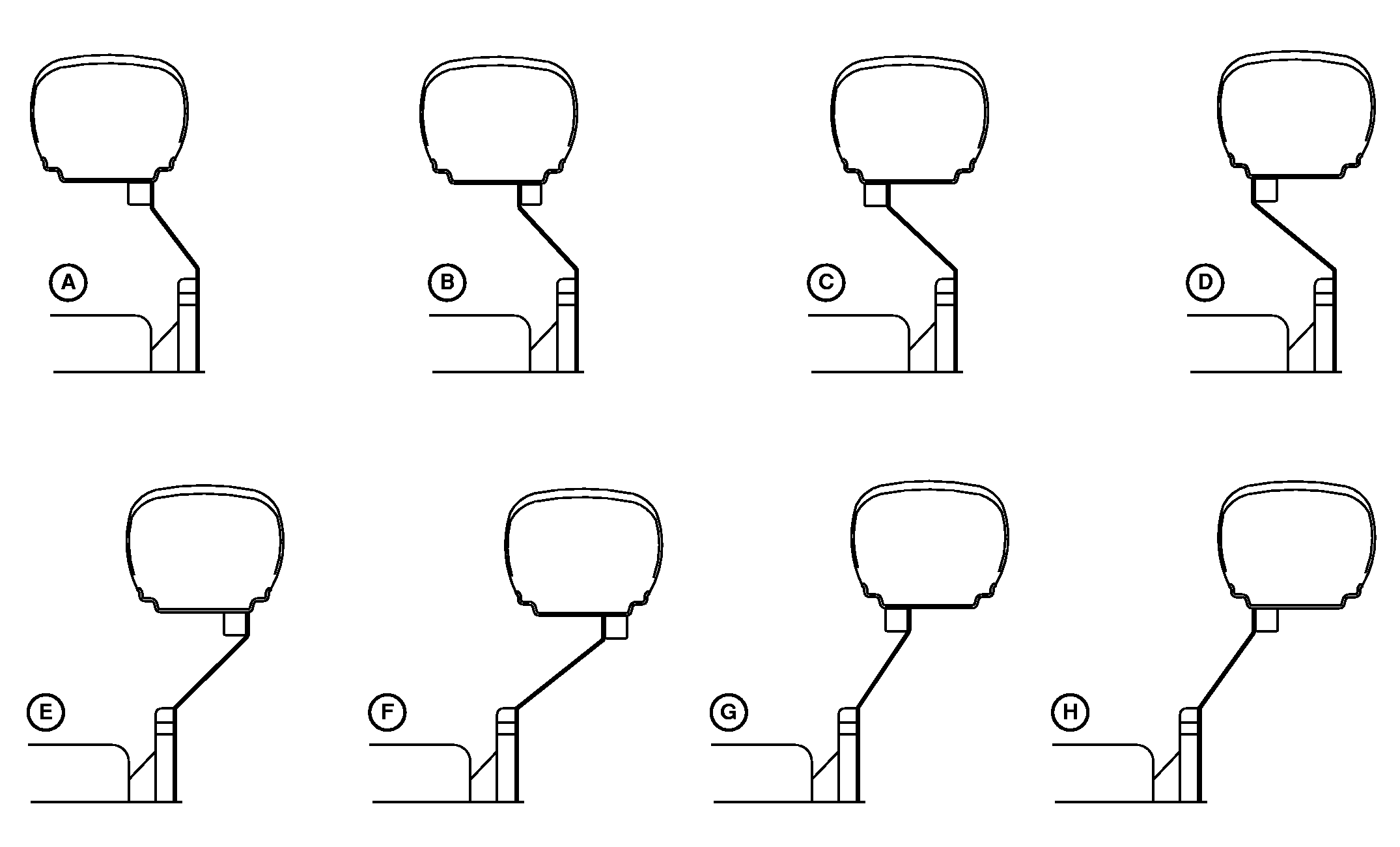

RUEDAS TRASERAS DE POSICIONES MULTIPLES ANCHO DE VIA Línea central a línea central
	Diagrama
Neumático	A	B	C	D	E	F	G	H
16.9-24, 6 telas, R1	INT^a	INT^a	INT^a	INT^a	1512 mm (59.5 in.)	1617 mm (63.7 in.)	1715 mm (67.5 in.)	1820 mm (71.7 in.)
16.9-30, 6 telas, R1	INT^a	INT^a	INT^a	INT^a	1494 mm (58.8 in.)	1603 mm (63.1 in.)	1697 mm (66.8 in.)	1806 mm (71.1 in.)
18.4-30, 6 telas, R1	INT^a	INT^a	INT^a	INT^a	1496 mm (58.9 in.)	1598 mm (62.9 in.)	1700 mm (66.9 in.)	1801 mm (70.9 in.)
15.5-38, 6 telas, R1	INT^a	INT^a	INT^a	1414 mm (55.7 in.)	1496 mm (58.9 in.)	1598 mm (62.9 in.)	1700 mm (66.9 in.)	1801 mm (70.9 in.)
^aInterferencia (no usar)

RUEDAS TRASERAS DE POSICIONES MULTIPLES - TRACTORES ALTO DESPEJE ANCHO DE VIA Línea central a línea central
	Diagrama
Neumático	A	B	C	D	E	F	G	H
13.6-38, 6 telas, R2	INT^a	1400 mm (55.1 in.)	1498 mm (59.0 in.)	1600 mm (63.0 in.)	1698 mm (66.9 in.)	1800 mm (70.9 in.)	1898 mm (74.7 in.)	2000 mm (78.7 in.)
^aInterferencia (no usar)

PX07220,0000D89 -63-07AUG08-3/3
