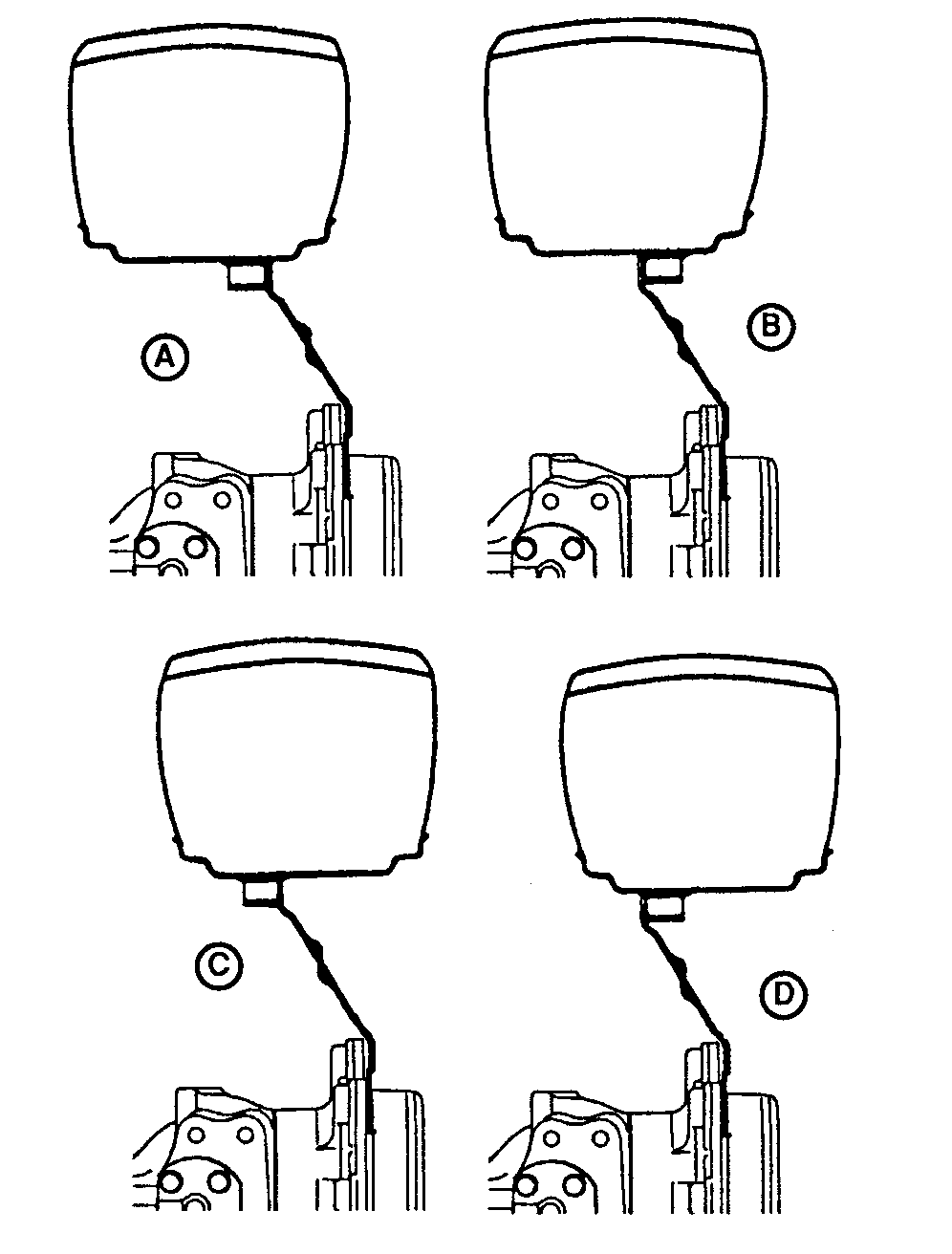

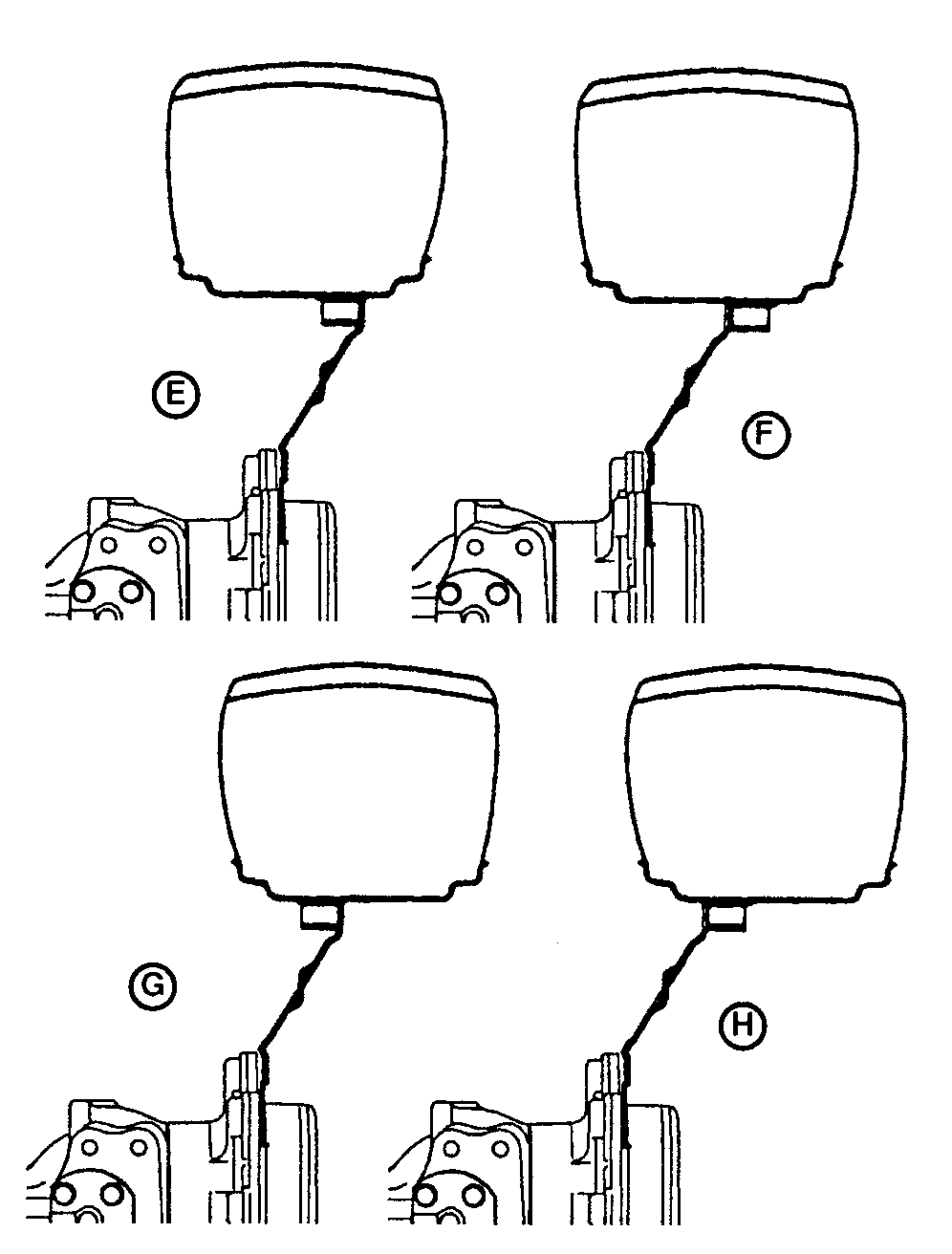

Ajustes de ancho de vía - Ruedas de TDM de posiciones múltiplesEl ancho de vía de los puentes de TDM con ruedas de posiciones múltiples puede ajustarse reposicionando o intercambiando los aros o invirtiendo los discos de las ruedas. El ancho de vía de las ruedas puede ajustarse también intercambiando las ruedas completas de ambos lados del tractor. (Esta operación permite intercambiar ruedas con el disco hacia afuera y ruedas con el disco hacia adentro sin desarmar la rueda.) Al cambiar las ruedas de la TDM de un lado al otro, la flecha en la pared lateral del neumático debe quedar señalando en el sentido de rotación de avance. En ciertos casos, los tractores con TDM pueden trabajar con las flechas en el sentido opuesto. Ver Selección de sentido de rotación de neumáticos delanteros, en esta sección. La correlación entre el disco y el aro de la rueda para establecer los distintos ajustes de ancho de vía se indica en los diagramas. Si se estudian estos diagramas antes de intentar cambiar el ancho de vía, se evitará el trabajo innecesario. IMPORTANTE: Después de ajustar el espacio entre ruedas, apretar al valor especificado los pernos de aro a disco y los pernos de disco a cubo de las ruedas con TDM. Conducir el tractor 100 m (109 yd) y volver a apretar. Valor especificado
|
| RUEDAS DE POSICIONES MULTIPLES CON TDM ANCHO DE VIA Línea central a línea central |
||||||||
|---|---|---|---|---|---|---|---|---|
| Diagrama | ||||||||
| Neumático | A | B | C | D | E | F | G | H |
| 8.3-24, 4 telas, R1 | 1341 mm (52.8 in.) | 1454 mm (57.2 in.) | 1493 mm (58.8 in.) | 1568 mm (61.7 in.) | 1641 mm (64.6 in.) | 1754 mm (69.1 in.) | 1793 mm (70.6 in.) | 1906 mm (75.0 in.) |
| 12.5/80-18, 10 telas, I3 | 1538 mm (60.6 in.) | 1705 mm (67.1 in.) | N/C | N/C | N/C | N/C | N/C | N/C |
| 11.2-24, 6 telas, R1 | 1314 mm (51.7 in.) | 1426 mm (56.1 in) | 1517 mm (59.7 in.) | 1629 mm (64.1 in.) | 1614 mm (63.5 in.) | 1726 mm (67.9 in.) | 1817 mm (71.5 in.) | 1929 mm (75.9 in.) |
| 12.4-24, 6 telas, R1 | 1314 mm (51.7 in.) | 1426 mm (56.1 in) | 1517 mm (59.7 in.) | 1629 mm (64.1 in.) | 1614 mm (63.5 in.) | 1726 mm (67.9 in.) | 1817 mm (71.5 in.) | 1929 mm (75.9 in.) |
| 13.6-24, 6 telas, R1 | 1310 mm (51.6 in.) | 1423 mm (56.0 in.) | 1515 mm (59.6 in.) | 1627 mm (64.1 in.) | 1610 mm (63.4 in.) | 1723 mm (67.8 in.) | 1815 mm (71.5 in.) | 1928 mm (78.3 in.) |
PX07220,0000D8A -63-07AUG08-1/3 |
| RUEDAS DE POSICIONES MULTIPLES (ALTO DESPEJE) ANCHO DE VIA Línea central a línea central |
||||||||
|---|---|---|---|---|---|---|---|---|
| Diagrama | ||||||||
| Neumático | A | B | C | D | E | F | G | H |
| 13.6-38, 6 telas, R2 | INTa | 1400 mm (55.1 in.) | 1498 mm (59.0 in.) | 1600 mm (63.0 in.) | 1698 mm (66.9 in.) | 1800 mm (70.9 in.) | 1898 mm (74.7 in.) | 2000 mm (78.7 in.) |
| aInterferencia (no usar) | ||||||||
PX07220,0000D8A -63-07AUG08-2/3 |
|
|
PX07220,0000D8A -63-07AUG08-3/3 |
