Ancho de vía del Eje Delantero sin TDM
|
|
|

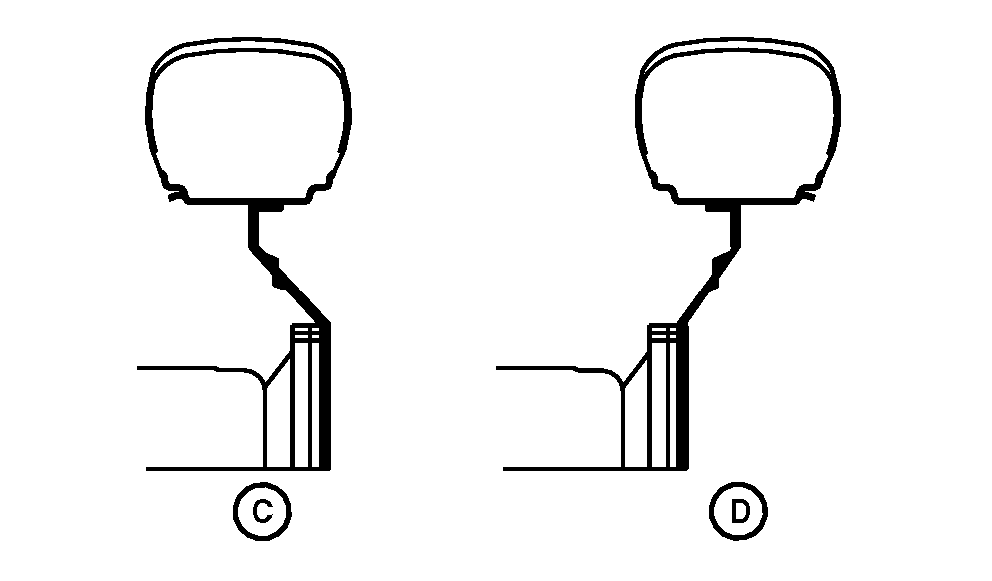

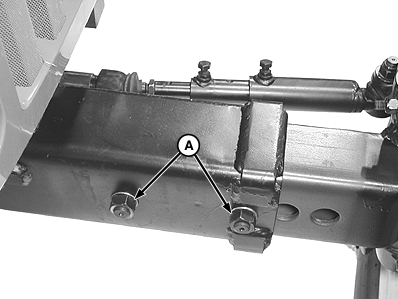

Los aros delanteros están descentrados. Con determinados neumáticos, esto posibilita dos distancias de ancho de vía por cada ajuste del eje. |
| ANCHOS DE VIA DEL EJE DELANTERO AJUSTABLE Diagrama C Línea central a línea central |
||||||
|---|---|---|---|---|---|---|
| Posición de ancho de víaa | ||||||
| Neumático | 1 | 2 | 3 | 4 | 5 | 6 |
| 6.50-16 | 1449 mm (57.0 in.) |
1549 mm (61.0 in.) |
1649 mm (64.9 in.) |
1749 mm (68.9 in.) |
1849 mm (72.8 in.) |
1949 mm (76.7 in.) |
| 7.50-16 | 1449 mm (57.0 in.) |
1549 mm (61.0 in.) |
1649 mm (64.9 in.) |
1749 mm (68.9 in.) |
1849 mm (72.8 in.) |
1949 mm (76.7 in.) |
| 27/9.5-15 | INTb | 1546 mm (60.9 in.) |
1646 mm (64.8 in.) |
1746 mm (68.7 in.) |
1846 mm (72.7 in.) |
1946 mm (76.6 in.) |
| aLa posición 1 de ancho de vía es con el eje ajustado en su posición más angosta. Ver Ajuste del ancho de vía del eje delantero, en esta sección. | ||||||
| bInterferencia (no usar) | ||||||
PX07220,0000D8B -63-07AUG08-1/2 |
| ANCHOS DE VIA DEL EJE DELANTERO AJUSTABLE Diagrama D Línea central a línea central |
||||||
|---|---|---|---|---|---|---|
| Posición de ancho de víaa | ||||||
| Neumático | 1 | 2 | 3 | 4 | 5 | 6 |
| 6.50-16 | 1583 mm (62.3 in.) |
1683 mm (66.3 in.) |
1783 mm (70.2 in.) |
1883 mm (74.1 in.) |
1983 mm (78.1 in.) |
2083 mm (82.0 in.) |
| 7.50-16 | 1583 mm (62.3 in.) |
1683 mm (66.3 in.) |
1783 mm (70.2 in.) |
1883 mm (74.1 in.) |
1983 mm (78.1 in.) |
2083 mm (82.0 in.) |
| 27/9.5-15 | 1527 mm (60.1 in.) |
1627 mm (64.1 in.) |
1727 mm (68.0 in.) |
1827 mm (71.9 in.) |
1927 mm (75.9 in.) |
2027 mm (79.8 in.) |
| aLa posición 1 es con el eje en el punto más angosto. Ver Ajuste del ancho de vía del eje delantero, en esta sección. | ||||||
PX07220,0000D8B -63-07AUG08-2/2 |
