Ajuste de ancho de vía de eje delantero sin TDM

IMPORTANTE: NO colocar un gato debajo del cárter del motor.

1. Levantar el extremo delantero del tractor.

2. Cuando se hacen ajustes grandes al ancho de vía, soltar los pernos (E) y ajustar la longitud de la barra de acoplamiento (A) según el largo del eje.

3. Retirar del eje delantero dos tuercas (B), manguetas (D) y pernos (C) (2 de cada lado).

4. Deslizar las articulaciones del eje a la posición deseada. Ambos lados deberán ajustarse al mismo espaciado.

5. Instalar las manguetas (si las tiene), los pernos y las tuercas de cada lado. Apretar los pernos al valor especificado.

Valor especificado

Pernos de eje delantero ajustable a articulación -Par de apriete 400 N·m (295 lb-ft)

6. Fijar la convergencia. Ver la información para el tipo de eje en Revisión y ajuste de convergencia.

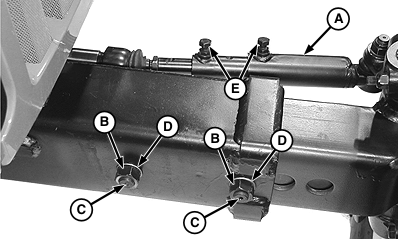

LV8956


A-Barra de acoplamiento
B-Tuercas de eje (4)
C-Pernos (4)
D-Manguitos (4)
E-Perno de barra de acoplamiento

PX07220,0000D8C -63-07AUG08-1/1
