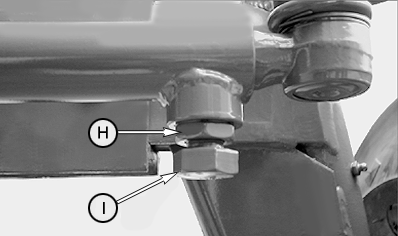

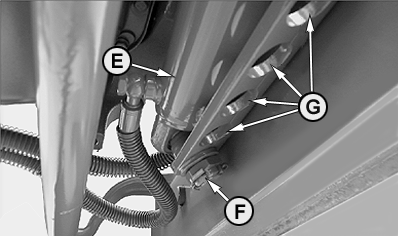

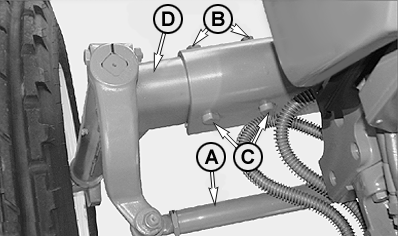

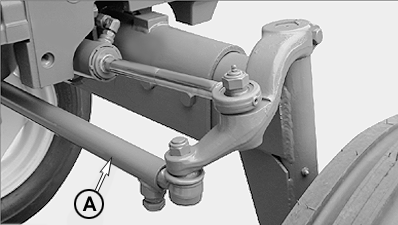

Ajuste del ancho de vía del eje delantero sin TDM- Tractor Alto DespejeIMPORTANTE: NO PONER el elevador debajo del cárter de aceite motor. IMPORTANTE: Si se ha montado una pala cargadora o equipos semejantes en la versión Alto Despeje, el ancho de vía delantero debe ajustarse al valor mínimo de anchura. 1. Levantar el extremo delantero del tractor.2. Al realizar cambios importantes de ancho de vía puede ser necesario cambiar la longitud de la barra de la dirección (A) antes o durante el ajuste del ancho de vía. Para hacerlo, afloje la tuerca (H) y retire el tornillo (I). Tras realizar el ajuste apretar la contratuerca (H) con un par de 210 N·m (180 lb-ft). 3. Fijar el cilindro de dirección (E) a la mangueta utilizando los agujeros existentes (G) de acuerdo con el cambio del ancho de vía. Apretar la contratuerca (F) a 625 N·m (460 lb-ft). 4. Quitar las tuercas (B) y los tornillos (C) del eje delantero (2 a cada lado). 5. Desplazar las manguetas (D) hasta la posición deseada. Ambos lados deben ajustarse a la misma separación. 6. Reinstalar los tornillos y tuercas a ambos lados. Apretar los tornillos o tuercas con 150 N·m (110 lb-ft). 7. Ajustar la convergencia. Ver "Revisión de la convergencia" y "Ajuste de la convergencia" en esta Sección para obtener más información para su tipo de eje.
|
|
PX07220,0000D8D -63-07AUG08-1/1 |
