Ajuste de la convergencia del Eje Delantero - sin TDM

1. Soltar la contratuerca (C) de las barras de acoplamiento (A) izquierda y derecha.

2. Ajustar uniformemente ambos lados girando la barra interior (B) para alargar o acortar la barra de acoplamiento hasta lograr una convergencia de 3-6 mm (1/8-1/4 in.).

Rotación de barra de acoplamiento Cambio aproximado de convergencia
1/2 vuelta 8 mm (5/16 in.)
1 vuelta 16 mm (5/8 in.)



3. Apretar las contratuercas al valor especificado.

Valor especificado

Contratuerca de barras de acoplamiento de eje delantero ajustable (tractor de modelo reciente) -Par de apriete 120 N·m (88 lb-ft)

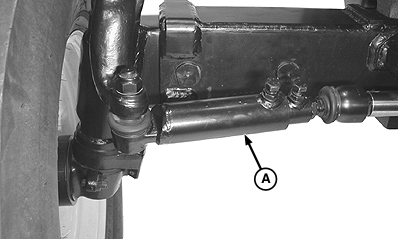

A-Barra de acoplamiento

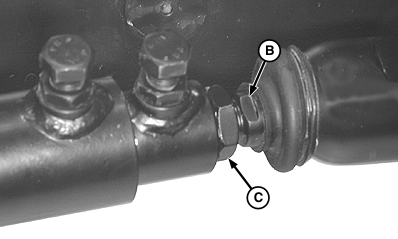

B-Varilla interior
C-Contratuerca de barra de acoplamiento

LV8957
LV8958

PX07220,0000D8F -63-07AUG08-1/1
