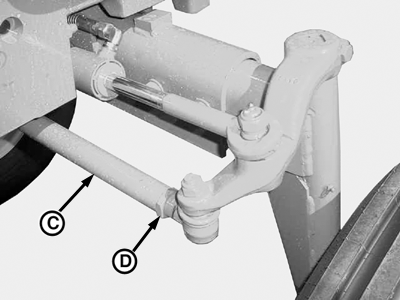

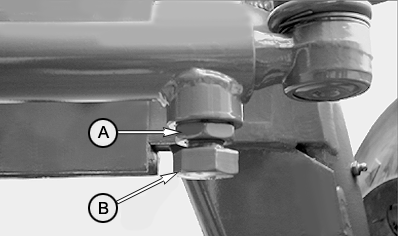

Ajuste de convergencia del Eje Delantero- sin TDM (Tractor Alto Despeje)1. Aflojar la tuerca (A) y retirar el tornillo (B).2. Aflojar la contratuerca (D) del otro lado. 3. Girar el tubo (C) para alargar o acortar la barra de acoplamiento de la dirección hasta que la convergencia mida 3-6 mm (1/8-15/64 in.). 4. Reinstalar el tornillo (B) y apretar la contratuerca (A) con un par de 150 N·m (110 lb-ft). 5. Apretar la contratuerca (D) a un par de 210 N·m (180 lb-ft).
|
|
