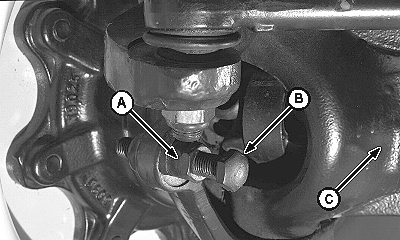

Ajuste de topes de radio de viraje de dirección con TDM1. Levantar y sostener la parte delantera del tractor de modo que el puente de TDM pueda girarse hasta los topes.2. Girar lentamente el volante a la izquierda hasta llegar al límite del recorrido del cilindro de la dirección, a los topes de la dirección, o hasta que los neumáticos se encuentren a menos de 25 mm (1 in.) de la parrilla o de los paneles laterales. 3. Elevar el lado izquierdo del puente contra su tope y medir el espacio libre entre el neumático y la pieza del tractor más próxima. La carrera libre no debe ser menor que 25 mm (1 in.). 4. Aflojar la contratuerca (A) del tope de la dirección y ajustar el perno (B) del tope de la dirección para que haga contacto con el tope (C). Puede ser necesario acortar el perno (B) del tope para lograr el máximo ángulo de giro. 5. Apretar la contratuerca (A) retenedora del perno de tope de la dirección a 125 N·m (92 lb-ft). 6. Girar el volante a extrema izquierda. Golpear la caja de la articulación contra el tope de la dirección cinco veces. 7. Apretar otra vez al valor especificado las tuercas retenedoras del perno del tope de la dirección. Valor especificado
8. Repetir el procedimiento anterior en el lado derecho. NOTA: Si se ajusta un ancho de vía amplio y se emplean neumáticos grandes el radio de giro aumenta ligeramente. |
|
