Limpieza del Elemento Primario del Filtro de Aire
El filtro de aire de dos elementos es estándar. El elemento secundario (más pequeño) sólo debe quitarse para ser sustituirlo, normalmente una vez al año. La luz indicadora de restricción de aire (A) se ilumina para indicar que el elemento primario está sucio. Un elemento sucio puede ser la causa de la pérdida de potencia o de emisión excesiva de humo. Cambiar los elementos de filtro de aire al menos una vez por año. Sustituir el elemento primario después de haberlo limpiado 6 veces. |
|
PX07220,0000DB5 -63-07AUG08-1/3 |
|
1.
Abrir el cofre y retirar la rejilla del lado derecho.

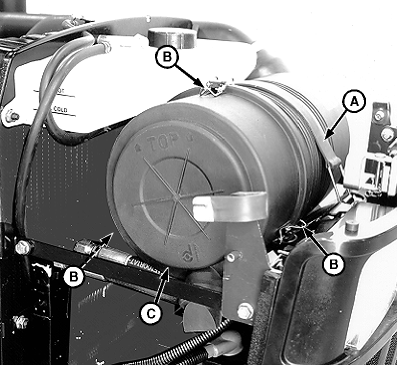

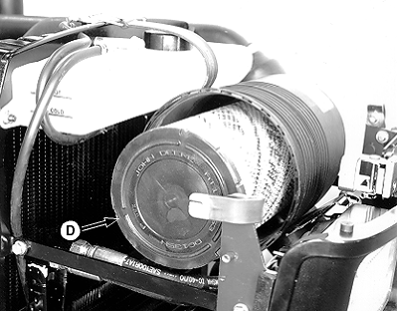

2. Retire la banda de retención del purificador de aire (A). NOTA: Levante el extremo de la cubierta del purificador de aire para ayudarse durante la liberación de los sujetadores (B) y el retiro de la cubierta (C). 3. Libere los tres sujetadores de la cubierta del purificador de aire (B) y retire la cubierta del purificador de aire (C). 4. Retire el elemento primario (D). IMPORTANTE: Retire el elemento secundario de seguridad solo si es necesario el reemplazo. No trate de limpiar el elemento secundario. Instale de inmediato el elemento nuevo para evitar que entre polvo al sistema de toma de aire. El polvo puede dañar los componentes internos del motor y el turbocargador, si así está equipado.
|
|
PX07220,0000DB5 -63-07AUG08-2/3 |
|
5.
Golpee ligeramente el elemento primario con la palma de su mano, NO EN SUPERFICIES DURAS.

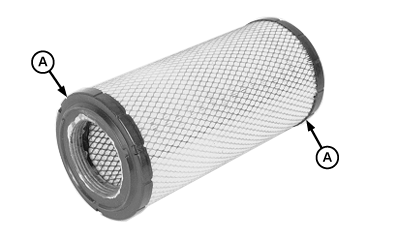

6. Si con lo anterior no se libera el polvo, utilice aire a presión menor a 207 kPa (2.1 bar) (30 psi). Dirija el aire hacia arriba y hacia abajo de los pliegues, soplando desde adentro hacia afuera. Tenga cuidado de no romper el elemento, Use la pistola de limpieza AT62377. 7. Una vez que haya limpiado el elemento primario, coloque un foco encendido dentro del elemento. Inspeccione si el elemento y el sello (A) están dañados. Deseche un elemento que tenga la más pequeña fisura. Si el sello está roto o fracturado instale un elemento nuevo Asegúrese que el tamiz externo no este golpeado y el sello este en buenas condiciones. IMPORTANTE: NO LAVE el elemento en aceite combustible, aceite, gasolina o solvente. NO UTILICE aire comprimido para eliminar agua de un elemento. 8. Agregue limpiador John Deere R36757 o un detergente equivalente sin espuma al agua. Mueva el elemento hacia arriba y hacia abajo en esta solución para aflojar el polvo. 9. Lave con agua limpia. Use agua a presión abajo de 280 kPa (2.80 bar) (40 psi). IMPORTANTE: Deje secar el elemento durante 24 a 36 horas antes de instalarlo. 10. Agite el elemento para retirar el agua. No instale el elemento en la máquina hasta que esté completamente seco 11. Antes de instalar el elemento primario, limpie el interior de la caja del purificador de aire y la válvula de descarga con un trapo húmedo. 12. Instale el elemento primario. 13. Instale la cubierta del purificador de aire y la banda de retención. NOTA: Cambiar el elemento primario cada 1000 hrs o anualmente, lo que ocurra primero; o después de 6 limpiezas |
|
PX07220,0000DB5 -63-07AUG08-3/3 |
